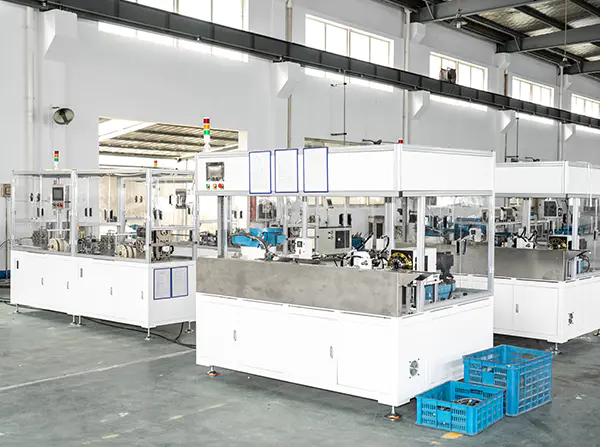

Pokročilé vybavení
zaměstnanci
Měsíční produkce (10 000 metrů)
Kategorie produktů

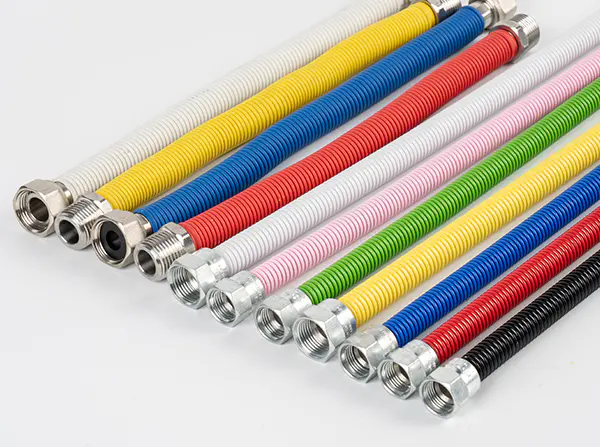

Průměr trubky: DN12, DN14, DN18, DN21, DN22, Přizpůsobené/na zakázku
Naše výhody
V průmyslových odvětvích, jako je průmyslová výroba, chemické inženýrství a přesné přístroje, jsou těsnicí hadice klíčovými součástmi, které zajišťují bezpečný přenos médií (plyny, kapaliny) a zabraňují úniku. Nerezové vlnovce se svými jedinečnými kovovými vlastnostmi a konstrukčním designem se staly ideální volbou pro scénáře vyžadující vysoký těsnicí výkon. Mohou účinně řešit omezení tradičních pryžových nebo plastových těsnících hadic, pokud jde o teplotní odolnost, tlakovou odolnost a odolnost proti korozi. Níže jsou rozvedena konkrétní řešení z více dimenzí.
Kompatibilita mezi výhodami výkonu jádra a požadavky na těsnění
Základními požadavky na těsnicí hadice jsou nulová netěsnost, odolnost vůči médiím, přizpůsobivost změnám prostředí (kolísání teploty a tlaku) a určitý stupeň flexibilní kompenzační schopnosti. Níže uvedené vlastnosti nerezové oceli mohou přesně splňovat tyto požadavky:
Vynikající spolehlivost těsnění: Přijetím integrálně tvarované konstrukce vlnovce vyrobeného z nerezové oceli (jako jsou třídy 304 a 316) v kombinaci s přesně opracovanými spojovacími konci (jako jsou příruby a závitová rozhraní) lze dosáhnout těsného těsnění kov na kov. Alternativně může dále zvýšit těsnicí účinek přizpůsobením těsnění odolným vůči vysokým teplotám/korozi (jako jsou těsnění PTFE). Dokáže účinně zabránit úniku plynů a kapalin (včetně korozivních médií a kapalin o vysoké teplotě) s mírou úniku 1×10⁻⁹ Pa·m³/s nebo méně.
Široký teplotní rozsah a odolnost vůči tlaku: Může pracovat stabilně v teplotním rozsahu -270 ℃ (ultra-nízká teplota) až 600 ℃ (vysoká teplota), což je mnohem více než u pryžových hadic (obvykle -40 ℃ až 120 ℃). Zároveň odolá vysokým pracovním tlakům (konvenční specifikace mohou dosáhnout 1,6-10MPa a speciálně upravené modely mohou dosáhnout vyšších), takže je vhodný pro utěsněné spoje ve vysokotlakých potrubních systémech.
Odolnost proti korozi a kompatibilita médií: Nerezová ocel 304 odolá erozi vodou, párou a slabými kyselinami a zásadami, zatímco nerezová ocel 316 odolá silně korozivním médiím, jako je mořská voda, chloridové soli a organická rozpouštědla. Tím se zabrání selhání těsnění způsobenému stárnutím materiálu nebo erozí médii, takže je zvláště vhodný pro korozivní prostředí v průmyslových odvětvích, jako je chemické inženýrství a farmacie.
Flexibilní kompenzace a odolnost proti vibracím: Prstencová zvlněná struktura měchu mu poskytuje dobré axiální, boční a úhlové kompenzační schopnosti. Dokáže absorbovat posuny způsobené tepelnou roztažností a kontrakcí potrubí, vibracemi zařízení nebo nesprávným vyrovnáním instalace, čímž snižuje namáhání utěsněných rozhraní a snižuje riziko úniku v důsledku pevných spojů.
Strukturální stabilita a dlouhá životnost: Kovový materiál nepodléhá snadnému stárnutí a má odolnost proti únavě. Dokáže zachovat strukturální integritu při dlouhodobém střídavém namáhání (jako jsou vibrace a kolísání tlaku), s životností více než 10 let, mnohem delší než u pryžových hadic (obvykle 1-3 roky).
Typické aplikační scénáře
Jako těsnicí hadice mohou vlnovce z nerezové oceli široce nahradit tradiční těsnicí hadice, aby se vyřešily problémy s těsněním v různých scénářích:

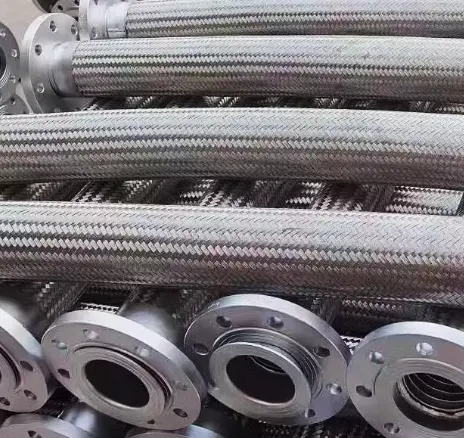

Utěsněné spoje v průmyslových potrubích
Používá se pro utěsněné spoje mezi zařízeními, jako jsou čerpadla, ventily, tlakové nádoby a potrubí, zvláště vhodné pro potrubní systémy přepravující vysokoteplotní páru, horký olej a korozivní kapaliny, jako je těsnění vstupních/výstupních potrubí chemických reaktorů a flexibilní utěsněné spoje parovodů v elektrárnách.
V potrubích nízkoteplotních zařízení, jako je LNG a kapalný dusík, je lze použít jako těsnící hadice, aby vydržely extrémně nízké teploty a zabránily úniku způsobenému křehnutím při nízkých teplotách.
Utěsnění přesných přístrojů a měřidel
V systémech dráhy plynů a kapalin analytických přístrojů (jako jsou plynové chromatografy a hmotnostní spektrometry) je lze použít jako těsnící hadice k zajištění čistého přenosu a nulového úniku nosných plynů a vzorků, což zajišťuje přesnost analýzy.
Na připojovacích koncích měřicích zařízení (jako jsou průtokoměry a tlakoměry) snižuje pružné těsnění vliv vibrací na přesnost dávkování a zabraňuje úniku média.
Těsnící ochrana mechanického zařízení
Pro těsnění potrubí v hydraulických a pneumatických systémech, zejména pro připojení pohyblivých částí zařízení (jako jsou olejové válce a vzduchové válce), může pružná kompenzace vlnovců absorbovat pohybové posuny, zajistit těsnění a zároveň zabránit opotřebení potrubí.
Pro utěsnění potrubí chladicí vody a palivového potrubí energetických zařízení, jako jsou motory a kompresory, dokážou odolat vysokým teplotám a vibracím během provozu zařízení, čímž zabraňují vzniku poruch úniku oleje a vody.
Požadavky na těsnění ve speciálních prostředích
V námořním strojírenství se používají pro utěsněné spoje lodních palubních potrubí a podvodního vybavení, které odolávají korozi mořské vody a vibracím trupu.
V jaderném průmyslu mají těsnicí hadice pro přenos radioaktivního média odolnost vůči záření a vysoké těsnící vlastnosti, aby byla zajištěna bezpečnost.
Klíčové body výběru a specifikace instalace
1. Vědecký výběr
Kalibr a délka: Vyberte kalibry jako DN6-DN300 podle požadavků na průtok média. Délka by měla být určena na základě kompenzace posunu potrubí s určitou flexibilní rezervou (obvykle o 10%-20% delší než délka tuhého připojení).
Tlak a teplota: Podle pracovního tlaku systému (konstrukční tlak by měl být ≥1,5násobek pracovního tlaku) a teplotního rozsahu níže vyberte odpovídající úrovně tlaku a materiály (jako je nerezová ocel 310S je preferována pro vysokoteplotní pracovní podmínky).
Charakteristika média: Pro korozivní média vyberte materiály 304, 316 nebo Hastelloy podle složení média (jako je koncentrace chloridových iontů). V případě potřeby proveďte nátěr vnitřní stěny (jako je nátěr PTFE), abyste zvýšili odolnost proti korozi.
Způsob připojení: Vyberte formy připojení, jako jsou příruby (svařování na tupo, svařování na tupo), závity (závity NPT, G) a rychlospojky podle typu rozhraní zařízení, aby bylo zajištěno, že těsnění bude odpovídat rozhraní (například těsnicí plocha příruby by měla být kompatibilní s materiálem těsnění).
2. Specifikace instalace
Vyhněte se nadměrnému ohýbání a kroucení: Během instalace nesmí být poloměr ohybu menší než poloměr ohybu specifikovaný výrobkem (obvykle 3-6násobek průměru trubky). Kroucení vlnovce je přísně zakázáno, aby se zabránilo poškození vlnité konstrukce, což může ovlivnit těsnění a životnost.
Upevnění a vedení: Pro instalaci na dlouhé vzdálenosti by měly být pevné podpěry nastaveny na obou koncích vlnovce a vodicí podpěry by měly být přidány uprostřed, aby se zabránilo posunutí vlnovce způsobenému vlastní tíhou potrubí nebo středním nárazem, což zajišťuje rovnoměrné namáhání utěsněného rozhraní.
Povrchová úprava těsnění: Před připojením očistěte olejové skvrny a otřepy na površích přírub a závitových rozhraních. U přírubových spojů utahujte šrouby rovnoměrně (dotahujte diagonálně krok za krokem). U závitových spojů aplikujte těsnicí hmotu (jako je PTFE páska), abyste zvýšili těsnicí výkon.
Zkouška těsnosti: Po instalaci je nutné provést tlakovou zkoušku (pneumatickou nebo hydraulickou). Zkušební tlak je 1,25násobek pracovního tlaku a tlak je udržován po dobu 30 minut bez poklesu tlaku nebo úniku, který je třeba kvalifikovat.
Výhody aplikace
Snížené riziko úniku: Ve srovnání s tradičními pryžovými těsnicími hadicemi je míra úniku nerezového vlnovce snížena o více než 90 %, čímž se snižují bezpečnostní nehody způsobené únikem média (jako jsou požáry způsobené únikem hořlavých a výbušných médií a zranění osob způsobené únikem korozivních médií).
Snížené náklady na údržbu: Charakteristiky dlouhé životnosti prodlužují cyklus výměny 3-5krát. Odolnost proti korozi a teplotní odolnost zároveň snižuje četnost údržby způsobenou stárnutím materiálu a náklady na komplexní údržbu lze ušetřit o více než 50 %.
Rozšířené hranice použití: Může pracovat stabilně v prostředích (vysoká teplota, vysoký tlak, silná koroze), kterým se tradiční těsnící hadice nemohou přizpůsobit, a poskytují tak spolehlivá těsnící řešení pro speciální pracovní podmínky.
Vylepšená stabilita systému: Možnost flexibilní kompenzace snižuje dopad namáhání potrubí na rozhraní zařízení, chrání přesná zařízení, jako jsou čerpadla a ventily, a prodlužuje jejich životnost.
Shrnutí
Jako těsnící hadice dosahují vlnovce z nerezové oceli komplexních výhod „vysokého utěsnění, odolnosti, dlouhé životnosti a snadné instalace“ prostřednictvím inherentních výhod kovových materiálů a flexibilního designu vlnité konstrukce. Jsou ideální volbou pro modernizaci a výměnu tradičních hadic v oblasti průmyslového těsnění, zejména ve scénářích s přísnými požadavky na výkon těsnění a přizpůsobivost prostředí, poskytující solidní záruku bezpečného a stabilního provozu systému.
V systémech přepravy plynu bezpečnost, těsnící výkon a stabilita potrubí přímo souvisí s normálním provozem systému a bezpečností personálu. Ať už se jedná o průmyslové plyny (jako je kyslík, dusík, vodík), topné plyny (zemní plyn, zkapalněný ropný plyn) nebo speciální plyny (jako jsou korozivní plyny, vysoce čisté plyny), požadavky na přepravní potrubí jsou extrémně přísné. Vlnovce z nerezové oceli se svými jedinečnými materiálovými a strukturálními výhodami mohou účinně řešit problémy, jako je netěsnost, koroze a vibrace, kterým čelí tradiční potrubí při přepravě plynu, což z nich činí ideální volbu pro plynové systémy. Níže jsou rozvedena konkrétní řešení z více dimenzí.
Přesné sladění hlavních výhod výkonu s požadavky na plynárenský systém
Hlavními požadavky plynových systémů na potrubí jsou absolutní utěsnění, odolnost proti korozi plynu, odolnost proti vibracím a nárazům, přizpůsobivost kolísání tlaku a kontrola čistoty. Níže uvedené vlastnosti nerezové oceli mohou dokonale splňovat tyto požadavky:
Extrémní těsnící výkon: Při použití integrálně tvarovaných materiálů 304, 316 a dalších nerezových materiálů, vlnovce a spojovací konce (jako jsou závity, příruby) dosahují těsné spolupráce prostřednictvím přesného obrábění, které může realizovat tvrdé těsnění kov na kov nebo být přizpůsobeno speciálním těsněním (jako jsou měděná těsnění, těsnění PTFE), aby se zajistil nulový únik plynu. U vysokotlakých plynových systémů (s pracovním tlakem do 10 MPa nebo více) je spolehlivost jeho těsnění vzdálená gumovým hadicím nebo běžným kovovým potrubím a rychlost úniku lze řídit pod 1×10¹⁰ Pa·m³/s.
Vynikající odolnost proti korozi plynem: Nerezová ocel 304 vydrží dlouhodobou erozi suchými plyny (jako je kyslík, dusík) a nekorozivními palivovými plyny; Nerezová ocel 316 může díky svému obsahu molybdenu odolávat korozi palivovými plyny obsahujícími síru, plynným chlórem, fluorovodíkem a jinými korozivními plyny, čímž se zabrání vytváření děr nebo usazování nečistot na vnitřní stěně potrubí způsobené erozí, čímž je zajištěna čistota přenosu plynu.
Odolnost proti vibracím a kolísání tlaku: Prstencová vlnitá struktura vlnovce má dobrou elasticitu, která dokáže absorbovat vibrace a tlakové impulsy generované provozem kompresoru a otevíráním/zavíráním ventilů v plynovém systému, snižuje koncentraci napětí na rozhraních potrubí a snižuje riziko uvolnění způsobeného pevnými spoji. Je zvláště vhodný pro spojování dílů mezi plynovými kompresory, zásobníky a potrubí
Čistota Adaptabilita: Po elektrolytickém vyleštění vnitřní stěny může být drsnost povrchu Ra až 0,8 μm nebo méně, což není snadné absorbovat nečistoty nebo vlhkost v plynu a žádné částice neopadávají. Splňuje požadavky na přenos vysoce čistých plynů (jako je dusík o ultra vysoké čistotě používaný v elektronickém průmyslu, speciální plyny používané při výrobě polovodičů) a zabraňuje znečištění plynem ovlivňujícím kvalitu výroby.
Široká adaptabilita na teplotu a tlak: Může pracovat stabilně v teplotním rozsahu -200 ℃ až 450 ℃, přizpůsobuje se přenosu odpařování nízkoteplotních zkapalněných plynů (jako je kapalný dusík, kapalný kyslík) a vysokoteplotních plynových systémů; pracovní tlak pokrývá od vakua až po 30MPa, což může uspokojit nejen potřeby nízkotlakých plynovodů (pod 0,1MPa), ale může být také použito ve vysokotlakých průmyslových přenosových systémech plynu.
Typické aplikační scénáře
Nerezové vlnovce mohou specificky řešit problémy s přenosem v různých typech plynových systémů:
Průmyslové plynové přepravní systémy
Používá se pro potrubní připojení inertních plynů, jako je kyslík, dusík a argon, zejména ve svařovacích dílnách a oborech zpracování kovů. Odolnost vlnovců vůči vibracím může snížit riziko úniku na spoji mezi kyslíkovými lahvemi a potrubím.
Ve vodíkových přenosových systémech může materiál z nerezové oceli 316 zabránit vodíkovému křehnutí a díky speciální těsnicí struktuře může zabránit nebezpečí výbuchu způsobeného únikem vodíku.
Pro přenos korozivních průmyslových plynů (jako je plynný chlór, oxid siřičitý) jsou vlnovce z nerezové oceli 316L vybrány tak, aby odolávaly korozi potrubí plyny a zajistily dlouhodobý bezpečný provoz systému.

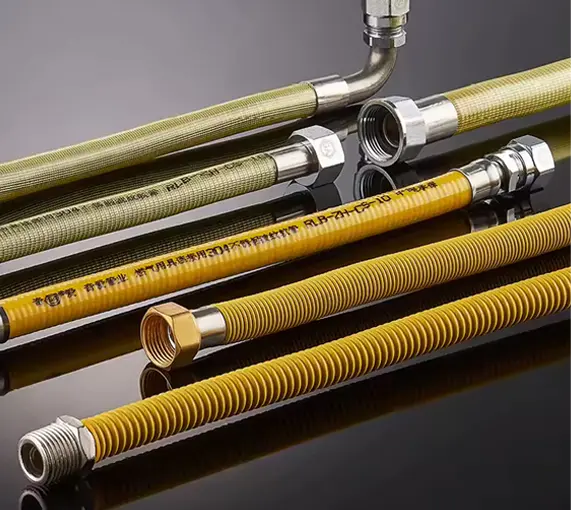

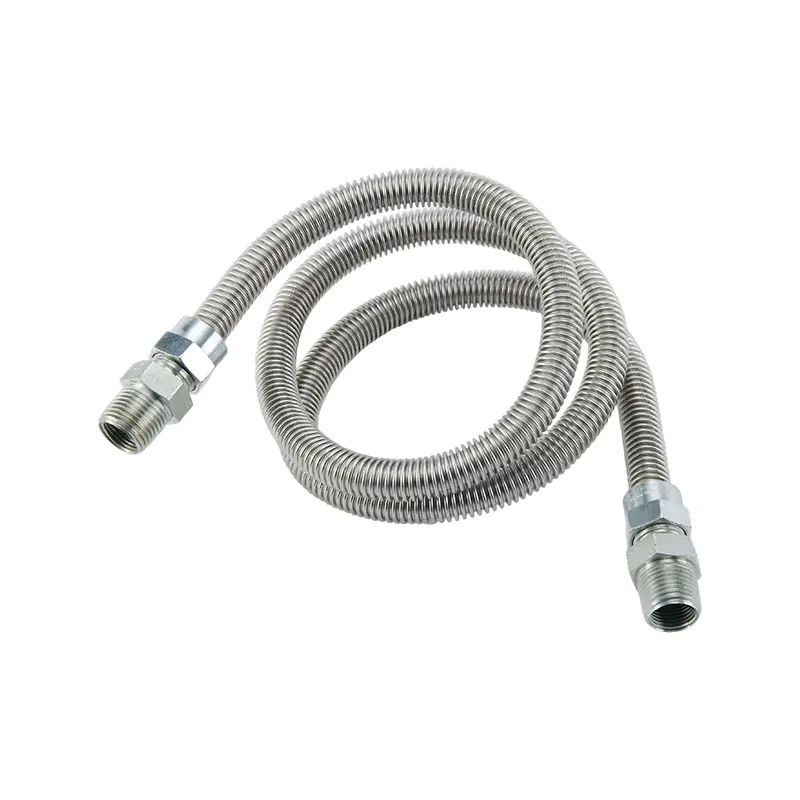

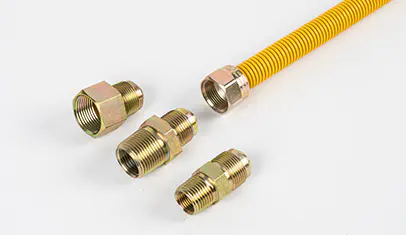

Systémy zásobování plynem
Pro vnitřní a venkovní potrubní spojení městského zemního plynu a zkapalněného ropného plynu se používají vlnovce mezi plynoměry, ventily a hlavní potrubí. Jejich flexibilní kompenzace může snížit úniky rozhraní způsobené posunem potrubí v důsledku sedání budovy nebo teplotních změn.
U plynových odbočných trubek v komerčních kuchyních a průmyslových pecích se teplotní odolnost vlnovců může přizpůsobit vysokoteplotnímu prostředí v blízkosti kamen a jejich odolnost proti stárnutí zabraňuje praskání a úniku pryžových hadic v důsledku dlouhodobého používání.
Systémy speciálního plynu a vysoce čistého plynu
Pro přenos vysoce čistých plynů (jako je velmi čistý čpavek, silan) v polovodičovém a fotovoltaickém průmyslu mohou měchy s elektrolyticky leštěnými vnitřními stěnami snížit kontaktní znečištění mezi plyny a potrubími a zajistit čistotu plynu (dosahující 99,9999 % nebo více);
U laboratorních plynovodů (jako jsou nosné plyny pro plynové chromatografy, speciální plyny pro spektrální analýzu) zajišťuje nízká adsorpce vlnovců stabilitu složek plynu a zlepšuje přesnost experimentálních dat.
Připojení zařízení pro skladování a úpravu plynu
Pro spojení mezi zásobníky plynu, lahvemi a odpařovači mohou redukční ventily, měchy absorbovat vibrace během provozu zařízení a chránit těsnicí výkon ventilových rozhraní;
Pro spojení mezi výstupním potrubím kapaliny nízkoteplotních zásobníků plynu (jako je kapalný dusík, kapalný argon) a odpařovačů se vlnovec může přizpůsobit teplotním změnám z nízké teploty na normální teplotu, čímž se zabrání prasklinám v potrubí v důsledku tepelné roztažnosti a smršťování.
Klíčové body výběru a specifikace instalace
1. Vědecký výběr
Výběr materiálu: Určete materiál podle vlastností plynu - nerezová ocel 304 je vybrána pro inertní plyny a topné plyny; Nerezová ocel 316/316L je vybrána pro korozivní plyny a palivové plyny v prostředí s mořskou vodou; Pro systémy s vysokou čistotou plynu je vyžadována nízkouhlíková nerezová ocel (jako je 316L) s elektrolyticky leštěnými vnitřními stěnami.
Kalibr a tlaková třída: Vyberte kalibry DN6-DN200 podle průtoku plynu. Pracovní tlak musí odpovídat projektovanému tlaku systému (například pro plynové systémy se obvykle volí jmenovitý tlak 1,6 MPa a pro průmyslové vysokotlaké plyny se volí jmenovitý tlak 6,4 MPa nebo vyšší).
Způsob připojení: Závitové připojení (s tmelem specifickým pro plyn) se běžně používá v plynových systémech; přírubové připojení (s těsněním O-kroužkem) se většinou používá v průmyslových plynových systémech; Spoje čelního těsnění VCR jsou vybrány pro vysoce čisté plynové systémy, aby zajistily nulový únik a čistotu.
Délka a výše kompenzace: Určete délku podle požadavků na posunutí potrubí a rezervujte si axiální nebo boční kompenzaci (obvykle výše kompenzace nepřesahuje 10 % efektivní délky vlnovce), aby nedošlo k ovlivnění těsnění v důsledku nadměrného natahování nebo stlačení.
2. Specifikace instalace
Protipožární opatření a čištění: Před instalací plynového systému se ujistěte, že v potrubí nejsou žádné nečistoty, aby se zabránilo jiskrám během instalace; před instalací systému vysoce čistého plynu vyčistěte vnitřní stěnu měchu absolutním etanolem, abyste odstranili olejové skvrny a částice.
Ohýbání a upevnění: Během instalace by poloměr ohybu neměl být menší než hodnota specifikovaná výrobkem (obvykle 5-8násobek průměru trubky) a nucené kroucení je zakázáno; Pevné konzoly jsou umístěny každých 1,5-2 metry v přímé části a vodicí konzoly jsou přidány na obou koncích ohýbané části, aby se zabránilo deformaci způsobené vlastní tíhou potrubí.
Ochrana těsnícího povrchu: Před připojením zkontrolujte rovinnost čel přírub a závitových rozhraní a odstraňte otřepy a škrábance; aplikujte těsnicí prostředek specifický pro plyn odpovídající plynu během závitového připojení (jako je těsnicí páska PTFE pro plyn) a vyberte těsnění kompatibilní s plynem pro připojení příruby (jako jsou pryžová těsnění odolná proti oleji pro plyn, těsnění PTFE pro korozivní plyny).
Detekce netěsností: Po instalaci musí být provedena zkouška těsnosti - na rozhraní pro detekci bublin v plynových systémech se aplikuje mýdlová voda; Héliové hmotnostní spektrometry se používají v systémech průmyslových plynů a vysoce čistých plynů, aby se zajistilo, že míra úniku splňuje systémové požadavky (jako je míra úniku systémů vysoce čistých plynů ≤1×10⁻¹¹ Pa·m³/s).
Výhody aplikace
Zlepšení bezpečnosti systému: Ve srovnání s tradičními galvanizovanými ocelovými trubkami nebo pryžovými hadicemi je riziko úniku nerezových vlnovců sníženo o více než 95 %, zejména v plynových systémech s hořlavými a výbušnými plyny, jako je palivový plyn a vodík, což může výrazně snížit potenciální bezpečnostní nehody.
Prodloužení životnosti: Materiály z nerezové oceli jsou odolné proti stárnutí a korozi, s životností více než 20 let, daleko přesahující životnost pryžových hadic (1–3 roky) a běžných ocelových trubek (8–10 let), což snižuje četnost výměny a náklady na údržbu.
Zajištění čistoty a kvality plynu: Ve vysoce čistých plynových systémech může zabránit sešrotování produktu způsobenému znečištěním potrubí (jako jsou defekty v polovodičových čipech způsobené nečistými plyny) a snížit výrobní ztráty.
Přizpůsobte se složitým pracovním podmínkám: Schopnost flexibilní kompenzace řeší dopad sedání budovy, vibrace zařízení a teplotní změny na potrubí, snižuje údržbu odstávek způsobenou poškozením potrubí a zlepšuje stabilitu provozu systému.
Shrnutí
Prostřednictvím přizpůsobení materiálu, strukturální optimalizace a přesného obrábění dosahují vlnovce z nerezové oceli komplexního výkonu „bezpečného těsnění, odolnosti proti korozi a trvanlivosti a čistého přenosu“ v plynových systémech. Ať už se jedná o konvenční průmyslové plyny, civilní palivové plyny nebo vysoce náročné speciální plynové systémy, mohou poskytnout spolehlivá přenosová řešení, která poskytují solidní záruku bezpečného a stabilního provozu plynových systémů.
Topné systémy (včetně občanského vytápění, průmyslového vytápění, vytápění novou energií atd.) mají základní požadavky na potrubí, jako je odolnost proti vysoké teplotě, odolnost proti tepelné únavě, spolehlivé utěsnění, adaptabilita na tepelnou roztažnost a smršťování a kompatibilita se středními teplotami. Tradiční kovové trubky (např. pozinkované ocelové trubky) jsou náchylné k praskání v důsledku tepelného namáhání, zatímco plastové trubky jsou omezeny horní hranicí teploty. Nerezové vlnovce však svým unikátním materiálovým a konstrukčním provedením dokážou tyto problémy efektivně vyřešit a stát se ideálním řešením potrubí pro topné systémy. Níže jsou rozvedena konkrétní aplikační řešení z více dimenzí.
Hloubkové přizpůsobení výhod základního výkonu požadavkům na topný systém
Provozní prostředí topných systémů je charakterizováno velkými teplotními výkyvy (-10℃ až 300℃), různými médii (horká voda, pára, teplovodivý olej atd.) a existencí tepelného namáhání a vibrací. Výkon vlnovců z nerezové oceli může přesně splňovat tyto požadavky:
Vynikající odolnost vůči vysokým teplotám a tepelná stabilita: Nerezová ocel 304 odolá středněteplotnímu prostředí pod 200 ℃ (jako je civilní teplovodní vytápění), nerezová ocel 316 se dokáže přizpůsobit vysokoteplotním scénářům 200-400 ℃ (jako jsou průmyslové parní potrubí) a speciální jakostní topné systémy (jako je například 310S) mohou pracovat dokonce stabilně nad 310S 600 ℃. Materiál nestárne ani nedochází k útlumu pevnosti vlivem dlouhodobých vysokých teplot.
Tepelná odolnost proti únavě a kompenzace roztažení: Prstencová zvlněná struktura měchu mu dodává dobrou axiální roztažnost. Během cyklu spouštění topného systému (vzestup teploty) a odstavování (pokles teploty) může absorbovat délkovou změnu potrubí způsobenou tepelnou roztažností a kontrakcí (množství kompenzace může dosáhnout 5% - 10% jeho vlastní délky), což snižuje uvolňování rozhraní nebo praskání potrubí způsobené tuhými spoji. Je zvláště vhodný pro připojení kotlů, výměníků tepla a dalších zařízení s hlavním potrubím.
Střední kompatibilita a odolnost proti korozi: Má toleranci k běžným topným médiím, jako je horká voda, pára a teplovodivý olej. Nerezová ocel 304 odolává usazování vápenatých a hořečnatých iontů ve vodě a kyslíkové korozi. Nerezová ocel 316 odolá erozi párou obsahující síru a slabě kyselým teplovodivým médiem, čímž se zabrání úniku média způsobenému korozí a perforací vnitřní stěny potrubí.
Spolehlivost těsnění a tlaková únosnost: Prostřednictvím přesně opracovaných přírubových, závitových a dalších spojovacích konstrukcí v kombinaci s těsnicími těsněními odolnými vůči vysokým teplotám (jako jsou grafitová těsnění, těsnění s kovovým povlakem) lze dosáhnout těsnění s nulovým únikem při dlouhodobě vysokých teplotách. Pracovní tlak může dosáhnout 1,6-10MPa, což splňuje tlakové požadavky nízkotlakého občanského vytápění (pod 0,6MPa) a vysokotlakých průmyslových parních systémů (nad 4,0MPa).
Účinnost vedení tepla a úspora energie: Tepelná vodivost nerezové oceli (asi 16-21 W/(m·K)) je vyšší než u plastových trubek a prstencová struktura vlnovce může zvětšit kontaktní plochu mezi médiem a potrubím, čímž se urychlí přenos tepla. Zároveň může být vnější stěna potrubí pohodlně vybavena izolační vrstvou pro snížení tepelných ztrát a zlepšení energeticky úsporného výkonu systému.
Typické aplikační scénáře
Nerezové vlnovce mohou specificky řešit aplikační bolestivá místa tradičních potrubí v různých typech topných systémů:
Systémy civilního vytápění a teplé vody
Připojení odbočných potrubí mezi radiátory a hlavním potrubím: Díky flexibilitě vlnovců mohou snadno obejít překážky, jako jsou stěny a nábytek, snížit použití kolen a snížit odpor proudění vody; současně absorbují expanzi a kontrakci potrubí během topných a netopných sezón, aby se zabránilo úniku rozhraní.

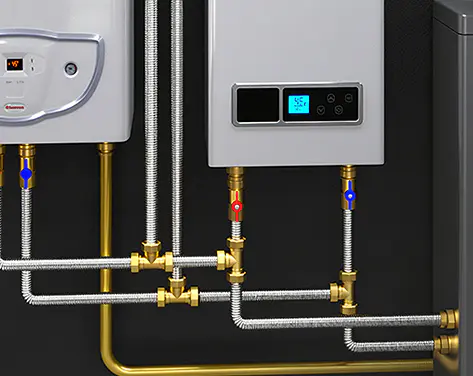

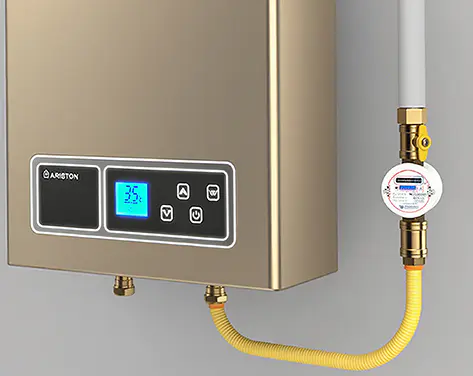

Spojení mezi nástěnnými kotli a horkovodním potrubím: Dokážou odolat teplotě teplé vody 80-95 ℃ při provozu nástěnných kotlů, odolávají tepelné únavě způsobené častým spouštěním a vypínáním a jsou odolnější než pryžové hadice (snadné stárnutí) a měděné trubky (silná tuhost), s životností více než 15 let.

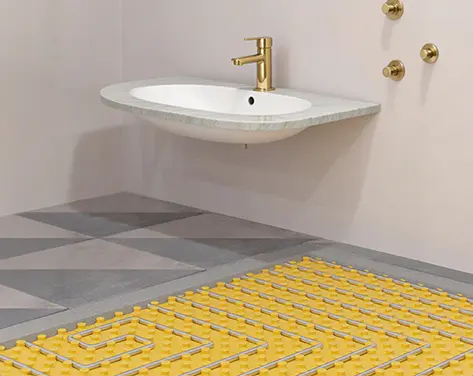

Připojení rozdělovačů v nízkoteplotním podlahovém sálavém vytápění (vodní podlahové vytápění): Vlnovce malého kalibru (DN15-DN25) se mohou přizpůsobit vícevětvovému uspořádání trubek podlahového vytápění, snížit odpor proudění vody a zlepšit rovnoměrnost odvodu tepla.
Průmyslové topné systémy
Spojení mezi kotli a parovodem: Na výstupu z uhelných/plynových kotlů může vlnovec absorbovat silnou tepelnou roztažnost během spouštění kotle, chránit ventily a rozhraní potrubí a zabránit úniku páry (teplota páry je obvykle 150-300 ℃, tlak 1,0-4,0 MPa).
Teplovodivé olejové topné systémy: Používají se pro propojení teplovodných olejových pecí s reaktory, sušičkami a dalším zařízením. Nerezová ocel 316 vydrží dlouhodobou erozi teplovodivého oleje (teplota 200-300 ℃) a její odolnost vůči vibracím (vytvořená provozem čerpadla) zabraňuje uvolňování spojů potrubí.
Potrubní připojení elektrického topného zařízení: Například vstupní a výstupní potrubí elektrických topných reaktorů, vlnovce se mohou přizpůsobit místní vysoké teplotě elektrických topných těles a není problém s emisemi zápachu z plastových trubek.
Nové energetické topné systémy
Cirkulační potrubí solárních termických sběrných systémů: Spojující solární kolektory a zásobníky teplé vody, nerezová ocel 304 odolává vysokým teplotám (70-100 ℃) na přímém slunečním světle a korozi deštěm a flexibilní struktura se přizpůsobuje mírnému posunutí kolektorů v důsledku montážních úhlů.
Potrubí pro cirkulaci vody vzduchových tepelných čerpadel: V rozsahu teplotních výkyvů -10 ℃ až 55 ℃ může vlnovec kompenzovat roztahování a smršťování potrubí způsobené změnami okolní teploty, čímž se zabrání nízkoteplotnímu křehnutí nebo vysokoteplotní deformaci plastových trubek.
Speciální scénáře vytápění
Potrubí pro dezinfekci páry v potravinářském průmyslu: Vnitřní stěna vlnovce z nerezové oceli je hladká a snadno se čistí, splňuje hygienické normy potravin (jako je certifikace 3A), odolává dezinfekci párou při vysoké teplotě 121 °C a bez rizika znečištění rzí.
Potrubní připojení laboratorních topných zařízení (jako jsou olejové lázně, nádrže s konstantní teplotou): Vlnovce malého kalibru (DN6-DN15) se přesně přizpůsobí přesným zařízením a jejich odolnost proti vibracím zajišťuje stabilní přenos média během experimentů.
Klíčové body výběru a specifikace instalace
1. Vědecký výběr
Shoda materiálu: Nerezová ocel 304 je vybrána pro středněteplotní systémy (≤200℃); Nerezová ocel 316 je vybrána pro vysokoteplotní systémy (200-400 ℃) nebo korozivní média (jako je pára obsahující síru); Nerezová ocel 310S je vybrána pro ultravysokoteplotní systémy (>400℃).
Kalibr a tlakové hodnocení: Volte kalibry DN10-DN300 podle průtoku topného média (DN15-DN50 se běžně používá pro civilní účely, DN50-DN200 pro průmyslové účely); pracovní tlak musí být ≥1,25násobek projektovaného tlaku systému (například pokud je návrhový tlak parního systému 1,6MPa, vyberte vlnovec s jmenovitým výkonem ≥2,0MPa).
Způsob připojení: Závitové spojení (s páskou ze surového materiálu odolnou vysokým teplotám) se běžně používá v civilních systémech; přírubové spojení (s kovovým vinutým těsněním) se většinou používá v průmyslových systémech; Spoje ferule lze zvolit pro přesné připojení zařízení (pro zajištění čistitelnosti bez slepých rohů).
Velikost kompenzace expanze: Vypočítejte velikost tepelné roztažnosti podle délky potrubí a teplotního rozdílu (vzorec: ΔL=α×L×ΔT, kde α je koeficient lineární roztažnosti nerezové oceli), zajistěte, aby kompenzační velikost vlnovce byla ≥ vypočítaná hodnota, aby se zabránilo nadměrnému natahování nebo stlačení.
2. Specifikace instalace
Předúprava a čištění: Před instalací odstraňte z potrubí oxidové usazeniny a olejové skvrny. Vysokoteplotní systémy je třeba odmastit (např. čištění trichlorethylenem); při propojování s potravinářským a farmaceutickým zařízením je třeba zvolit vlnovec s elektrolyticky leštěnými vnitřními stěnami, aby se zabránilo mikrobiálnímu růstu.
Ohýbání a upevnění: Poloměr ohybu je ≥ poloměr specifikovaný výrobkem (obvykle 6-10násobek průměru trubky). Při ohýbání za studena je zakázáno vyvíjet nadměrnou sílu, aby došlo k deformaci zvlnění; posuvné podpěry se nastavují každé 2-3 metry v přímé části (umožňující axiální roztažení) a pevné podpěry jsou nastaveny na obou koncích kompenzační části, aby se omezil boční posun.
Těsnění a izolace: Při použití přírubového spojení utáhněte šrouby rovnoměrně (krok za krokem diagonálně), aby nedošlo k poškození těsnění způsobenému excentrickým zatížením; vysokoteplotní potrubí je třeba obalit izolačními vrstvami (jako je minerální vlna, křemičitan hlinitý) vně vlnovce, ale musí být vyhrazen expanzní prostor, aby izolační vrstva nebránila kompenzaci vlnovce.
Zkušební provoz a testování: Po instalaci proveďte vodní tlakovou zkoušku (zkušební tlak je 1,5násobek pracovního tlaku a tlak je udržován po dobu 30 minut bez úniku); vysokoteplotní systémy musí provádět horké uvedení do provozu, aby bylo možné sledovat, zda se vlnovec hladce roztahuje a smršťuje a zda nedochází k úniku na rozhraní.
Výhody aplikace
Prodloužení životnosti systému: Odolnost vlnovců z nerezové oceli proti tepelné únavě může prodloužit bezporuchový provozní cyklus topného systému na více než 10 let, daleko předčí cyklus galvanizovaných ocelových trubek (5-8 let) a plastových trubek (3-5 let), což snižuje náklady na výměnu.
Snížení nákladů na údržbu: Odolnost proti korozi a odolnost proti vysokým teplotám snižuje údržbu při odstávkách způsobenou korozí a prasknutím potrubí a roční náklady na údržbu lze snížit o 40 % až 60 %; zejména v průmyslových topných systémech lze předejít ztrátám ve výrobě způsobeným únikem média.
Zlepšení provozní bezpečnosti: Těsnění s nulovým únikem a konstrukce proti tepelnému namáhání snižují riziko opaření a požárů způsobených únikem vysokoteplotních médií (jako je pára a teplovodivý olej) a mohou snížit ztráty na majetku způsobené únikem vody v domácnosti při vytápění.
Vylepšená adaptabilita systému: Díky flexibilní kompenzační schopnosti není instalace potrubí omezena stavebními konstrukcemi (jako jsou stěny a podlahy), což je zvláště vhodné pro transformaci topných systémů ve starých budovách, což snižuje výkopy zdí a strukturální poškození.
Shrnutí
Díky dvojím výhodám materiálu a struktury dosahují vlnovce z nerezové oceli komplexního výkonu „vysokoteplotní odolnosti, anti-expanze, stabilního těsnění a dlouhé životnosti“ v topných systémech. Ať už jde o požadavky na komfort občanského vytápění nebo drsné pracovní podmínky průmyslového vytápění, mohou poskytnout spolehlivá potrubní řešení, která položí pevný základ pro efektivní a bezpečný provoz topných systémů.

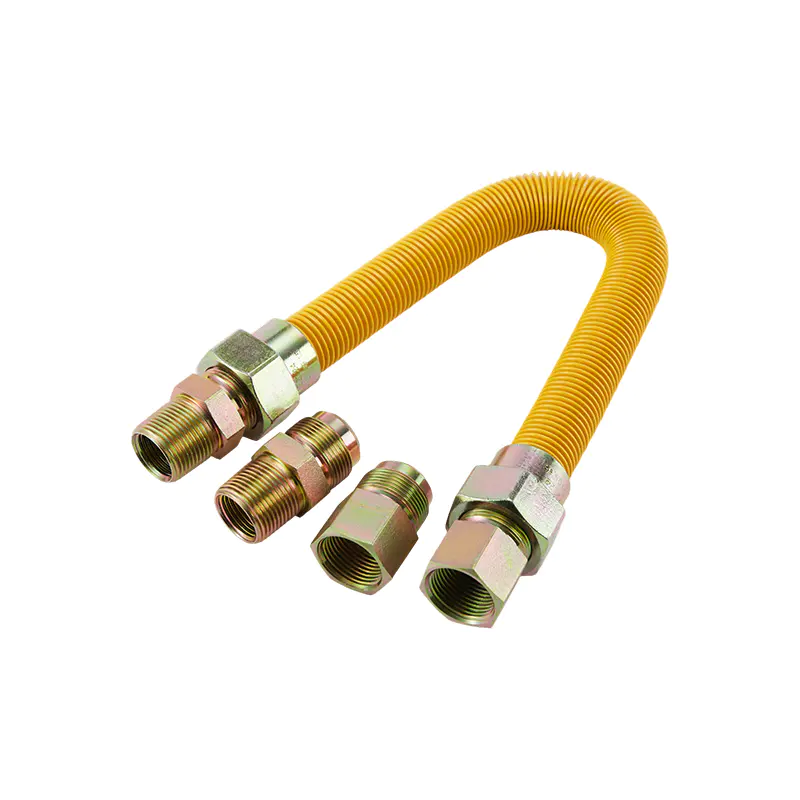

Kamna (včetně domácích plynových sporáků, komerčních kuchyňských sporáků, průmyslových pecí atd.) mají přísné požadavky na připojení potrubí, jako je bezpečnost a těsnost, odolnost vůči vysokým teplotám, odolnost vůči korozi plynu a jeho nečistotám, flexibilita při instalaci a dlouhodobá spolehlivost. Tradiční pryžové hadice jsou náchylné ke stárnutí, praskání a kousnutí od potkanů, zatímco tuhé kovové trubky postrádají flexibilitu, což ztěžuje instalaci. Nerezové vlnovce se svými jedinečnými materiálovými vlastnostmi a konstrukčním provedením dokážou účinně řešit tato bolestivá místa a stávají se ideální volbou pro připojovací potrubí kamen. Níže jsou rozvedena konkrétní aplikační řešení z více dimenzí.
Hlavní výhody výkonu a přesné sladění s požadavky na sporák
Provozní prostředí kamen se vyznačuje vysokou okolní teplotou (až 150 ℃ v blízkosti hořáku), častým zapalováním a plamenem, kontaktem s plynem (zemní plyn, zkapalněný ropný plyn) a kondenzovanou vodou a nutností bezpečného a flexibilního připojení. Výkon vlnovců z nerezové oceli může přesně splňovat tyto požadavky:
Vynikající bezpečnost a nepropustnost: Měch je vyroben z vysoce kvalitní nerezové oceli 304 a má jednodílnou konstrukci bez spojů uprostřed, což snižuje riziko úniku. Připojovací konce (závitové nebo rychlospojky) jsou přesně opracovány a vybaveny speciálními těsnicími kroužky (jako je nitrilkaučuk nebo EPDM), které jsou kompatibilní s plynem a zajišťují spolehlivé utěsnění i při dlouhodobém používání a teplotních změnách.
Odolnost vůči vysokým teplotám a požární odolnost: Odolává vysokým teplotám až do 300 ℃, což je mnohem více než okolní teplota v blízkosti hořáku kamen. I když se náhodně dostane do kontaktu s otevřeným ohněm, neroztaví se ani nespálí, čímž se zabrání požáru způsobenému hořením hadice, což je mnohem bezpečnější než gumové hadice.
Odolnost proti korozi a plynová kompatibilita: Je odolný vůči korozi plynných složek (jako jsou sulfidy v zemním plynu) a kondenzované vodě vznikající při spalování plynu, zabraňuje korozi a perforaci. Je kompatibilní s různými plyny, včetně zemního plynu, zkapalněného ropného plynu a umělého plynu, bez degradace materiálu nebo reakce.
Flexibilita a přizpůsobivost instalace: Vlnovce lze libovolně ohýbat (minimální poloměr ohybu je 3-5násobek průměru trubky), čímž se přizpůsobí složitému prostorovému uspořádání kuchyní. Může snadno připojit zdroj plynu (plynoměr, plynová láhev) ke sporáku, čímž se sníží potřeba kolen a adaptérů a zjednoduší se proces instalace.
Proti stárnutí a dlouhá životnost: Na rozdíl od pryžových hadic, které jsou náchylné ke stárnutí, tvrdnutí a praskání vlivem teploty, ultrafialového záření a olejových výparů, mají vlnovce z nerezové oceli vlastnosti proti stárnutí. Jeho životnost může dosáhnout 10-15 let, daleko přesahuje 18měsíční až 2letou životnost pryžových hadic, což snižuje četnost výměn.
Typické aplikační scénáře
Nerezové vlnovce lze použít na různé typy kamen k vyřešení problémů s připojením:

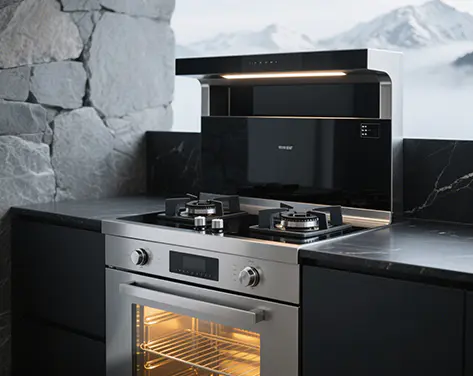

Plynové sporáky pro domácnost
Propojení mezi plynoměrem a sporákem: V domácích kuchyních se používá k připojení plynoměru nebo plynového ventilu ke sporáku. Jeho flexibilita umožňuje jeho vedení přes skříně a kolem překážek, čímž se zabrání bezpečnostnímu riziku zmáčknutí nebo zalomení pryžových hadic.
Připojení vestavěného sporáku: U vestavěných sporáků instalovaných ve skříních lze vlnovec ohnout do vhodného tvaru, aby se vešel do úzkého prostoru, což zajišťuje dobré větrání a zabraňuje hromadění plynu.
Komerční kuchyňské sporáky
Velkokapacitní sporáky v restauracích a jídelnách: Používají se k připojení komerčních sporáků (jako jsou wok sporáky, parní sporáky) s plynovodem. Dokáže odolat vysokoteplotnímu prostředí komerčních kuchyní a vibracím sporáků během používání a zajišťuje stabilní dodávku plynu.
Plynové fritézy a trouby: Díky vysoké teplotní odolnosti měchu je vhodný pro připojení plynových fritéz a pecí, které během provozu generují vysoké teplo, čímž se zabrání poškození potrubí způsobeného vysokou teplotou.
Průmyslové pece
Průmyslové vytápěcí a žíhací pece: Používají se pro plynovody průmyslových pecí. Dokáže se přizpůsobit vysoké teplotě v okolí pece a kolísání tlaku průmyslového plynu a zajišťuje tak bezpečný a nepřetržitý přívod plynu.
Klíčové body výběru a specifikace instalace
1. Vědecký výběr
Materiál a kalibr: Nerezová ocel 304 je dostatečná pro domácí a běžné komerční sporáky; pro průmyslová prostředí s náročnějšími podmínkami lze zvolit nerezovou ocel 316 pro lepší odolnost proti korozi. Kalibr se volí podle spotřeby plynu sporáku, obvykle DN10 (3/8 palce) pro domácí sporáky a DN15 (1/2 palce) nebo větší pro komerční sporáky.
Délka a tlak: Délka by měla být vhodná, obecně nepřesahující 2 metry pro domácí použití, aby se zabránilo nadměrnému odporu potrubí. Jmenovitý tlak by měl být ≥ 1,6 MPa, aby byly splněny požadavky na tlak přívodu plynu (obvykle 2-3 kPa pro domácnost, až 5 kPa pro komerční).
Typ připojení: Kamna pro domácnost běžně používají závitové připojení s maticemi specifickými pro plyn; komerční kamna mohou používat přírubové spoje nebo rychlospojky pro pohodlnou demontáž a údržbu.
2. Specifikace instalace
Vyhněte se nadměrnému ohýbání a kroucení: Během instalace by poloměr ohybu neměl být menší než specifikovaná hodnota, aby se zabránilo poškození konstrukce měchu a ovlivnilo jeho životnost a bezpečnost. Nekruťte potrubí, aby nedošlo k uvolnění těsnění.
Pevné upevnění: Měch by měl být upevněn speciálními sponami v intervalech (každých 50-80 cm), aby se zabránilo otřesům a tření s jinými předměty, což může způsobit opotřebení. Během instalace netahejte za potrubí násilím.
Potrubí by mělo být udržováno ve vzdálenosti nejméně 30 cm od hořáku kamen a dalších komponentů s vysokou teplotou. Pokud je to nevyhnutelné, měla by být přijata tepelně izolační opatření (jako jsou tepelně izolační manžety).
Detekce netěsnosti: Po instalaci je nutné provést zkoušku těsnosti. Na připojovací části naneste mýdlovou vodu; pokud se nevytvářejí žádné bubliny, znamená to, že nedochází k úniku. K detekci úniku nepoužívejte otevřený plamen, abyste předešli nebezpečí.
Pravidelná kontrola a výměna: Pravidelně kontrolujte měch, zda nejeví známky poškození, koroze nebo uvolněné spoje. Měl by být vyměněn včas, když dosáhne životnosti nebo je poškozen, a musí být vyměněn odborným personálem.
Výhody aplikace
Zlepšení bezpečnosti: Použití vlnovců z nerezové oceli snižuje riziko úniku plynu způsobeného stárnutím, kousnutím krysami a vysokou teplotou pryžových hadic, účinně brání výbuchům plynu a požárům a zajišťuje bezpečnost života a majetku.
Snížení nákladů na údržbu: Jeho dlouhá životnost snižuje četnost výměny ve srovnání s pryžovými hadicemi, což šetří náklady a problémy s častou výměnou. Jeho odolnost proti korozi zároveň snižuje nároky na údržbu způsobené poškozením potrubí.
Zjednodušte instalaci: Flexibilita vlnovce usnadňuje instalaci potrubí sporáku, přizpůsobuje se různým uspořádáním kuchyní, snižuje obtížnost stavby a zlepšuje efektivitu instalace.
Splňuje bezpečnostní normy: Splňuje požadavky národních bezpečnostních norem pro plynové spotřebiče (jako je GB 29993-2013 „Vlnité hadice z nerezové oceli pro plyn“) a může projít inspekcí příslušných oddělení a zajistit soulad s předpisy.
Shrnutí
Nerezový vlnovec svou bezpečností, vysokou teplotní odolností, odolností proti korozi, pružností a dlouhou životností poskytuje spolehlivé řešení připojení pro různá kamna. Efektivně řeší bezpečnostní rizika a potíže s instalací tradičních spojovacích potrubí a je ideální volbou pro zlepšení bezpečnosti a spolehlivosti systémů dodávky plynu do kamen.

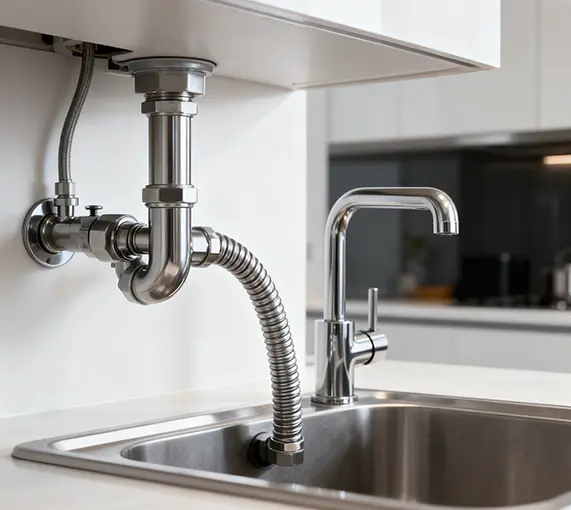

Sanitární systémy (včetně lékařské hygieny, zpracování potravin a nápojů, farmaceutické výroby a veřejných sanitárních zařízení) mají extrémně přísné požadavky na potrubí, jako je vysoká čistota, odolnost proti korozi, snadné čištění, netoxicita a dodržování hygienických norem. Tradiční potrubí (jako jsou plastové trubky nebo obyčejné kovové trubky) mají často problémy, jako je snadná kontaminace, obtížné čištění nebo koroze v drsném prostředí. Nerezové vlnovce mohou svými materiálovými vlastnostmi a konstrukčním provedením dokonale vyhovět speciálním potřebám sanitárních systémů a stát se spolehlivým potrubním řešením. Níže jsou rozvedena konkrétní aplikační řešení z více dimenzí.
Přesné sladění hlavních výhod výkonu s požadavky na sanitární systém
Sanitární systémy fungují v prostředí, které se vyznačuje častým čištěním (CIP/SIP), kontaktem s různými čisticími prostředky (kyseliny, zásady), vysokoteplotní dezinfekcí a přísnou prevencí růstu mikrobů. Výkon vlnovců z nerezové oceli může přesně splňovat tyto požadavky:
Vynikající odolnost proti korozi: Vyrobeno z nerezové oceli 304 nebo 316L, odolává korozi z různých čisticích prostředků (jako je kyselina peroctová, hydroxid sodný) a dezinfekčních prostředků používaných v sanitárních systémech. Nerezová ocel 316L s vyšším obsahem molybdenu má silnější odolnost proti korozi chloridových iontů, díky čemuž je vhodná do prostředí s vysokým obsahem soli (jako je zpracování mořských plodů) nebo časté používání dezinfekčních prostředků obsahujících chlór.
Vysoká čistota a netoxicita: Vnitřní stěna měchu je po elektrolytickém leštění hladká (Ra ≤ 0,8μm), bez mrtvých rohů nebo pórů, které mohou bránit ulpívání a množení mikroorganismů (bakterie, plísně atd.). Neuvolňuje škodlivé látky a vyhovuje mezinárodním hygienickým standardům, jako jsou FDA, 3A a USP Class VI, což zajišťuje, že médium (voda, potraviny, léky) není kontaminováno.
Teplotní odolnost a adaptabilita na dezinfekci: Dokáže odolat vysokoteplotním dezinfekčním procesům (jako je sterilizace nasycenou párou 121 ℃ po dobu 30 minut) a prostředí s nízkou teplotou (až do -40 ℃), přizpůsobuje se častým změnám teploty v sanitárních systémech během čištění a provozu. Nedeformuje se ani nestárne vlivem teplotních výkyvů.
Hladká vnitřní stěna a nízké riziko znečištění: Ultra hladký vnitřní povrch snižuje zadržování zbytků média, což usnadňuje čištění během procesů CIP (Clean-in-Place). Ve srovnání s trubkami s hrubým povrchem může snížit frekvenci čištění a používání čisticích prostředků, šetřit náklady a snížit dopad na životní prostředí.
Mechanická pevnost a dlouhá životnost: Má vysokou pevnost v tahu (≥520MPa) a odolnost proti nárazu, odolá kolísání tlaku v sanitárních potrubích (obvykle 0,1-1,0MPa) a není snadné jej poškodit během instalace nebo používání. Jeho životnost může dosáhnout více než 10 let, což daleko převyšuje životnost plastových trubek (3-5 let), což snižuje frekvenci výměny a údržby.
Typické aplikační scénáře
Vlnovce z nerezové oceli mohou vyřešit aplikační bolestivá místa tradičních potrubí v různých typech sanitárních systémů:
Lékařské a zdravotnické sanitární systémy
Lékařské vodovodní potrubí: Používá se pro přepravu vyčištěné vody, sterilní vody a dialyzační vody v nemocnicích. Hladká vnitřní stěna a odolnost měchu proti korozi zabraňují sekundárnímu znečištění kvality vody a zajišťují bezpečnost používání lékařské vody.
Připojení dezinfekčního potrubí: Připojení autoklávů, sterilizátorů a dalšího vybavení vydrží vysokoteplotní a vysokotlakou parní dezinfekci, což zajišťuje těsnost potrubí během procesu dezinfekce.
Vypouštění odpadních vod na operačních sálech: Používané k vypouštění kontaminované odpadní vody na operačních sálech, vlnovec z nerezové oceli 316L odolá korozi krve, léků a dezinfekčních prostředků v odpadní vodě.
Sanitární systémy na zpracování potravin a nápojů
Potrubí pro přepravu surovin: V mléčných, nápojových a pivovarnických výrobních linkách se používá k přepravě surovin (mléka, džusu, sirupu atd.). Netoxická a hladká vnitřní stěna zabraňuje zbytkům materiálu a růstu bakterií a splňuje hygienické požadavky na potraviny.
Čisticí potrubní systémy: Připojení čisticího zařízení CIP a výrobního zařízení může odolat erozi vysokoteplotních čisticích kapalin (80-95℃) a chemických čisticích prostředků, což zajišťuje účinné čištění bez poškození potrubí.
Parní sterilizační potrubí v potravinářských továrnách: Používá se pro přepravu párou v procesech sterilizace potravin, přizpůsobuje se častému působení páry o vysoké teplotě a udržuje stabilní výkon.
Farmaceutické výrobní sanitární systémy
Přeprava API (Active Pharmaceutical Ingredient): Ve farmaceutických dílnách se používá k přepravě API a meziproduktů. Měch splňuje normy GMP, bez adsorpce nebo vyluhování, což zajišťuje čistotu léčiv.
Vyčištěná voda a voda pro vstřikovací potrubí: Spojuje zařízení na úpravu vody a plnicí linky, vydrží vysokoteplotní cirkulaci vyčištěné vody a splňuje přísné hygienické požadavky na vodu pro vstřikovací systémy.
Veřejná hygienická zařízení
Vodovodní potrubí ve veřejných koupelnách: Používá se na veřejných místech s vysokou návštěvností, jako jsou tělocvičny a bazény, odolává korozi z vody obsahující chlór a má dobrou odolnost proti tlaku, aby se přizpůsobila častému používání vody.
Potrubí na čištění odpadních vod ve veřejných prostorách: Pro přepravu domácí odpadní vody na stanicích, letištích atd., odolává korozi způsobené organickou hmotou v odpadních vodách a není snadné jej zablokovat díky hladké vnitřní stěně.
Klíčové body výběru a specifikace instalace
1. Vědecký výběr
Výběr materiálu: Nerezová ocel 304 je vhodná pro běžné sanitární prostředí (jako jsou veřejné koupelny); Nerezová ocel 316L je preferována pro drsná prostředí se silnou korozí (jako je farmaceutická výroba, zpracování mořských plodů) nebo časté používání silných dezinfekčních prostředků.
Kalibr a tlaková třída: Zvolte kalibry (DN15-DN100) podle požadavků na průtok sanitárního systému. Například malé ráže (DN15-DN32) se používají pro zásobování lékařskou vodou a střední ráže (DN40-DN80) pro potrubí na zpracování potravin. Jmenovitý tlak by měl být ≥ 1,5násobek pracovního tlaku (obvykle 1,0-1,6MPa).
Povrchová úprava: Vnitřní stěna musí projít elektrolytickým leštěním (Ra ≤ 0,8μm), aby byla zajištěna hladkost a snadné čištění; vnější stěna může být leštěna nebo pasivována pro zvýšení odolnosti proti korozi.
Způsoby připojení: Běžně se používají sanitární svorkové spoje (Tri-Clamp), které lze snadno rozebrat a vyčistit, vhodné pro systémy vyžadující častou údržbu; přírubové spoje se sanitárním těsněním (jako je EPDM, PTFE) se používají pro vysokotlaká potrubí k zajištění těsnění a hygieny.
2. Specifikace instalace
Kontrola čistoty: Před instalací je třeba měch vyčistit (použít čistou vodu nebo alkohol), aby se odstranil olej, rez a další nečistoty. U farmaceutických a potravinářských systémů se vyžaduje odmašťovací a pasivační ošetření, aby byly splněny aseptické požadavky
Vyhněte se mrtvým rohům: Během instalace minimalizujte použití kolen a T-kusů. V případě potřeby použijte sanitární kolena s velkým poloměrem, abyste se vyhnuli mrtvým rohům, kde se hromadí nečistoty. Poloměr ohybu vlnovce by měl být ≥ 5násobek průměru trubky, aby se zabránilo deformaci ovlivňující čistotu.
Požadavky na těsnění: Těsnící těsnění musí být potravinářské nebo lékařské kvality (jako je EPDM pro vysokou teplotu, PTFE pro odolnost proti kyselinám a zásadám) a musí být pravidelně vyměňována, aby se zabránilo růstu bakterií v důsledku stárnutí těsnění.
Sterilizace a testování: Po instalaci proveďte tlakovou zkoušku (pomocí čisté vody nebo stlačeného vzduchu), abyste se ujistili, že nedochází k úniku. U aseptických systémů proveďte sterilizaci SIP (Sterilization-in-Place), abyste ověřili, že potrubí splňuje mikrobiální limity (≤ 10 CFU/100 ml).
Výhody aplikace
Záruka hygienické bezpečnosti: Hladká vnitřní stěna a odolnost vlnovců z nerezové oceli zabraňují mikrobiální kontaminaci a střednímu poškození, snižují sešrotování produktů v potravinářské a farmaceutické výrobě a zabraňují zdravotním nehodám ve zdravotnických systémech.
Snížení nákladů na údržbu: Dlouhá životnost a snadné čištění snižují četnost výměny a čištění potrubí. Ve srovnání s plastovými trubkami mohou být roční náklady na údržbu sníženy o 40%-60%.
Dodržujte regulační požadavky: Dodržujte mezinárodní hygienické standardy (FDA, 3A, GMP atd.) a národní regulační požadavky na sanitární systémy, vyhněte se sankcím nebo pozastavení výroby kvůli nedodržení.
Zlepšení efektivity výroby: Spolehlivý výkon zajišťuje stabilní provoz sanitárních systémů a snižuje prostoje způsobené poruchami potrubí. Snadná demontáž sanitárních přípojek urychluje procesy údržby a čištění
Shrnutí
Nerezové vlnovce se svou odolností proti korozi, vysokou čistotou a dodržováním hygienických norem poskytují „bezpečné, spolehlivé a efektivní“ potrubní řešení pro sanitární systémy. Ať už v oblasti medicíny, potravinářství, farmacie nebo veřejného zdraví, dokážou splnit přísné hygienické požadavky a složité pracovní podmínky a položí pevný základ pro bezpečný provoz sanitárních systémů.
Klimatizační a ventilační systémy (včetně centrální klimatizace, komerční ventilace, čisté klimatizace atd.) mají základní požadavky na potrubí, jako je hladký přenos vzduchu/média, odolnost proti vibracím a snížení hluku, odolnost vůči teplotě a vlhkosti, flexibilní instalace a dlouhodobá stabilita. Tradiční vzduchová potrubí (jako jsou potrubí z pozinkovaného ocelového plechu) mají problémy, jako je vysoká tuhost a velký hluk při vibracích, zatímco plastové trubky jsou omezeny teplotní odolností a pevností. Nerezové vlnovce se svými jedinečnými materiálovými a konstrukčními výhodami se mohou efektivně přizpůsobit složitým pracovním podmínkám klimatizačních a ventilačních systémů a stávají se ideální volbou pro optimalizaci výkonu potrubí. Níže jsou rozvedena konkrétní aplikační řešení z více dimenzí.
Přesné sladění hlavních výhod výkonu se systémovými požadavky
Provozní prostředí klimatizačních a ventilačních systémů je charakteristické kolísáním teplot (-10℃ až 80℃), vysokou vlhkostí vzduchu, častými vibracemi zařízení a potřebou snížit odpor větru a hluk. Výkon vlnovců z nerezové oceli může přesně splňovat tyto požadavky:
Vynikající odolnost vůči teplotě a vlhkosti: Nerezová ocel 304 může pracovat stabilně v teplotním rozsahu -40 ℃ až 300 ℃, plně pokrývá požadavky klimatizačních systémů na přiváděný vzduch (12-18 ℃), odváděný vzduch (pokojová teplota) a ventilační systémy pro výstupní teplotu (-10 ℃ až 60 ℃); nerezová ocel zároveň neabsorbuje vodu ani plísně a může odolat korozi v prostředí s vysokou vlhkostí (jako jsou sklepy, ventilace bazénů), čímž se zabrání rezivění potrubí nebo růstu bakterií.
Odolnost proti vibracím a schopnost redukce hluku: Prstencová vlnitá struktura měchu má dobrou elastickou schopnost tlumení nárazů, která dokáže absorbovat vibrace generované provozem klimatizačních jednotek a ventilátorů (frekvence vibrací 10-100 Hz), snížit přenos vibrací do potrubí a stavebních konstrukcí a snížit hluk (ve srovnání s pevnými vzduchovými kanály o B5-15d); je zvláště vhodný pro místa citlivá na hluk, jako jsou nemocnice a laboratoře.
Nízká odolnost proti větru a stabilita proudění vzduchu: Vnitřní stěna měchu má po hladké úpravě (Ra≤1,6μm) koeficient odporu větru (λ) jen 0,02-0,03, což je mnohem nižší než místní odpor tradičních obdélníkových vzduchovodů; prstencový design průřezu činí distribuci proudění vzduchu rovnoměrnější, zabraňuje vířivým proudům a zlepšuje účinnost výměny tepla klimatizačních systémů a ventilační účinek ventilačních systémů.
Flexibilita instalace a přizpůsobivost prostoru: Vlnovce lze libovolně ohýbat (minimální poloměr ohybu je 3-5násobek průměru trubky) a mohou snadno obejít překážky, jako jsou trámy, sloupy a trubky, čímž se sníží použití kolen, T a dalšího příslušenství; pro úzké prostory (jako jsou stropní mezipatra, místnosti s vybavením) mohou jejich flexibilní vlastnosti zjednodušit proces instalace a snížit obtížnost výstavby.
Pevnost a životnost Výhody: Pevnost v tahu nerezové oceli (≥520MPa) je mnohem vyšší než u plastových trubek, s odolností proti nárazu, která může odolat přetlaku (≤2000Pa) a podtlaku (≥-500Pa) ve vzduchovém potrubí, což splňuje požadavky systémů vysokotlakého přívodu vzduchu; životnost může dosáhnout více než 20 let, daleko přesahující antikorozní cyklus vzduchovodů z pozinkovaného ocelového plechu (8-12 let).
Typické aplikační scénáře
Vlnovce z nerezové oceli mohou specificky vyřešit aplikační bolestivá místa tradičních potrubí v různých spojích klimatizačních a ventilačních systémů:
Centrální klimatizační systémy
Spojovací sekce mezi klimatizačními jednotkami a vzduchovými kanály: Na výstupu vzduchu z vodních chladičů a vzduchotechnických jednotek mohou měchy absorbovat vibrace z provozu zařízení, zabránit rezonančnímu hluku vzduchového potrubí způsobenému pevnými spoji; zároveň kompenzujte posuny mezi jednotkami a vzduchovými kanály v důsledku chyb instalace nebo změn teploty.

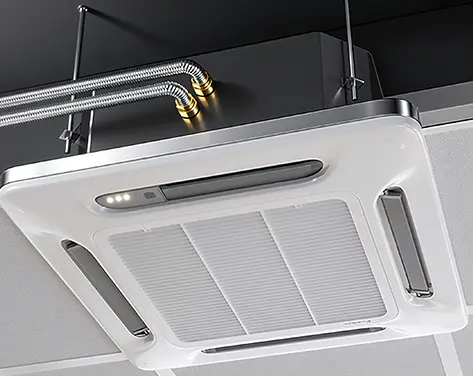

Spojení mezi fancoily a odbočkami: Vlnovce malého kalibru (DN80-DN200) jsou vhodné pro přívodní/zpětné vzduchovody fancoilů. Flexibilní konstrukce snižuje přenos vibrací ventilátoru a hladká vnitřní stěna nehromadí prach, což snižuje frekvenci čištění a údržby klimatizačních systémů.
Připojení potrubí chladiva: V potrubí chladiva (jako je R32, R410A) vícedílných klimatizačních jednotek se vlnovec může přizpůsobit teplotním změnám (-15 ℃ až 60 ℃) během cirkulace chladiva a jejich odolnost proti vibracím zabraňuje úniku chladiva způsobenému uvolněnými rozhraními.
Komerční a průmyslové ventilační systémy
Kuchyňské výfukové potrubí: Nerezové vlnovce jsou odolné proti korozi olejovými výpary a jejich ohebnost se přizpůsobí složitému prostorovému uspořádání kuchyní. Jejich odolnost vůči vysokým teplotám (≤300℃) se dokáže vyrovnat s okamžitou vysokou teplotou olejových výparů, což je bezpečnější než plastové trubky.
Průmyslové větrání dílen: V prašných a vlhkých dílnách (jako je zpracování potravin, výroba strojů) může odolnost měchu proti korozi odolávat prachové erozi a rzi kondenzované vody. Flexibilní design usnadňuje připojení ventilačních otvorů v různých oblastech a zlepšuje účinnost ventilace
Systémy odvodu kouře z ohně: Vlnovce z nerezové oceli s vysokou teplotou (jako je materiál 316) mohou nepřetržitě pracovat při 280 °C po dobu více než 30 minut, splňují požadavky na požární odolnost výfuku kouře z ohně a jejich odolnost proti vibracím zajišťuje, že trubky v případě požáru nespadnou.
Čistá klimatizace a speciální ventilace
Větrání na nemocničních čistých operačních sálech: Měchy s elektrolyticky leštěnými vnitřními stěnami (Ra≤0,8μm) nehromadí prach a jsou snadno dezinfikovatelné, splňují standardy GMP clean, snižují riziko růstu bakterií a přizpůsobují se vysoce účinnému filtračnímu ventilačnímu systému na operačních sálech.
Odsávání z laboratorních digestoří: Vlnovce mohou připojit digestoře k hlavním vzduchovým potrubím. Odolnost proti chemické korozi (materiál 316) odolává erozi z laboratorních výfukových plynů (jako jsou acidobazické plyny) a flexibilní konstrukce usnadňuje nastavení montážní polohy digestoří.
Klimatizace a ventilace v datových centrech: V serverových místnostech s vysokou hustotou mohou měchy přesně propojit výstupy klimatizace a vzduchové kanály skříně, snížit ztráty studeného vzduchu a jejich odolnost proti vibracím snižuje rušení ventilátorů klimatizace při provozu serveru.
III. Klíčové body výběru a specifikace instalace
1. Vědecký výběr
Materiál a kalibr: Nerezová ocel 304 je vybrána pro běžné klimatizační a ventilační systémy; Nerezová ocel 316 je vybrána do vlhkého a korozivního prostředí (jako jsou kuchyně, laboratoře); kalibry se vybírají podle požadavků na objem vzduchu od DN50-DN600 (DN100-DN300 se běžně používá pro civilní účely, DN300-DN600 pro průmyslové účely).
Jmenovitý tlak a teplota: Vyberte odpovídající jmenovitý tlak podle tlaku vzduchu v systému (hodnota 1000 Pa je zvolena pro konvenční systémy vzduchového potrubí, jmenovitá hodnota 2000Pa pro systémy vysokotlakého přívodu vzduchu); speciální měchy s teplotní odolností ≥280℃ jsou vyžadovány pro scénáře s vysokou teplotou (jako je odvod kouře z požáru).
Způsob připojení: Přírubové připojení se používá pro připojení k rozhraním zařízení (vybavených pryžovými těsněními pro zlepšení těsnění a tlumení nárazů); svorkové připojení lze použít pro připojení sekce vzduchového potrubí (snadno rozebíratelné a čistitelné); svařovaný spoj se doporučuje pro čisté systémy (pro snížení netěsností).
Délka a výše kompenzace: Délku určete podle instalační vzdálenosti a požadavků na přemístění vibrací a vyhraďte si 5%-10% rozpětí, abyste zajistili, že se vlnovec může volně roztahovat a stahovat během vibrací nebo teplotních změn, čímž se zabrání nadměrnému natahování.
2. Specifikace instalace
Čištění a předúprava: Před instalací odstraňte olejové skvrny a nečistoty z vlnovce. Čisté systémy je třeba vyčistit čistou vodou a vysušit; pro ventilační systémy související s potravinami a léky musí být vybrány měchy ošetřené bez oleje, aby se zabránilo znečištění vzduchu.
Ohýbání a upevňování: Při ohýbání kontrolujte poloměr ohybu ≥ hodnota specifikovaná výrobkem (jako je poloměr ohybu vlnovce DN200 ≥600 mm) a zabraňte ostrým ohybům nebo zkroucení; nastavte posuvné podpěry každých 3-5 metrů v přímé části (umožňující axiální pohyb) a přidejte podpěry tlumící nárazy v blízkosti zdrojů vibrací, abyste snížili otřesy potrubí.
Opatření pro utěsnění a snížení hluku: Při použití přírubového spojení rovnoměrně utáhněte šrouby, aby bylo zajištěno, že je těsnění zcela namontováno; Mezi vibrační zařízení, jako jsou ventilátory a klimatizační jednotky a měchy, lze přidat pryžové tlumiče pro další zvýšení účinku snížení hluku.
Testování a přejímka: Po instalaci proveďte zkoušku tlakem vzduchu (zkušební tlak přetlakových systémů je 1,2násobek projektovaného tlaku a tlak je udržován po dobu 1 hodiny bez úniku); během provozu zjistěte hodnotu hluku (která by měla splňovat hlukové normy daného místa, např. nemocnice ≤40dB).
Výhody aplikace
Zlepšení komfortu systému: Odolnost proti vibracím a vlastnosti snížení hluku činí klimatizační a ventilační systémy tišším, zejména v rezidencích, hotelech a dalších místech, což může výrazně zlepšit životní zážitek; konstrukce s nízkým odporem větru snižuje hluk proudění vzduchu a zabraňuje „vytí větru“ tradičních vzduchových kanálů.
Snížení nákladů na údržbu: Nerezová ocel je odolná proti korozi a vlhkosti, což snižuje četnost výměny kvůli rzi a plísním potrubí a roční náklady na údržbu lze snížit o 30 % až 50 %; na hladké vnitřní stěně není snadné hromadit prach a cyklus čištění se prodlužuje na 1–2 roky (tradiční vzduchové kanály jsou 3–6 měsíců).
Zvýšení bezpečnosti systému: V systémech pro odvod kouře může měch odolný vůči vysoké teplotě zajistit hladkost kanálů pro odvod kouře v případě požáru; odolnost proti nárazu zabraňuje poškození vzduchových kanálů v důsledku vibrací a kolize a snižuje riziko úniku vzduchu.
Zlepšení efektivity instalace: Flexibilní konstrukce snižuje použití příslušenství a řezání a zpracování na místě, zkracuje dobu instalace o 20%-40%, což je zvláště vhodné pro transformaci klimatizačních a ventilačních systémů ve starých budovách, snižuje poškození původní konstrukce.
Shrnutí
Prostřednictvím optimalizace materiálu a struktury dosahují vlnovce z nerezové oceli komplexního výkonu „nízké hlučnosti a vysoké účinnosti, odolnosti proti korozi a trvanlivosti a flexibilního přizpůsobení“ v klimatizačních a ventilačních systémech. Ať už se jedná o komfortní klimatizaci v občanských budovách nebo speciální ventilaci v průmyslových prostorách, mohou poskytnout spolehlivá potrubní řešení, která položí pevný základ pro stabilní provoz a zlepšení výkonu systému.

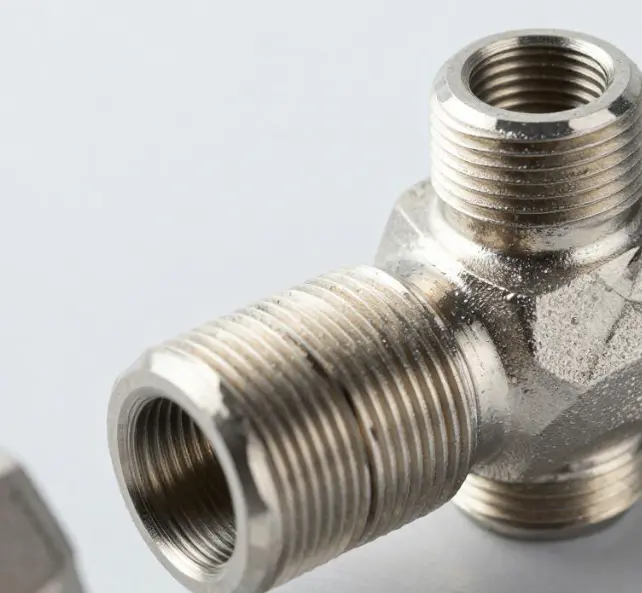

Nerezová ocel 304 se silnou odolností proti korozi. 316L je vhodný do náročnějšího prostředí. Všechny spoje jsou vyrobeny z uhlíkové oceli, což je cenově výhodný spoj.
Podporuje více ráží od DN6 do DN25 a splňuje požadavky na potrubí různých systémů, jako je sanita, topení a klimatizace.
tři NOVINKY
Haoyin (Ningbo) Bellows Technology Co., Ltd.
