Topné systémy (včetně občanského vytápění, průmyslového vytápění, vytápění novou energií atd.) mají základní požadavky na potrubí, jako je odolnost proti vysoké teplotě, odolnost proti tepelné únavě, spolehlivé utěsnění, adaptabilita na tepelnou roztažnost a smršťování a kompatibilita se středními teplotami. Tradiční kovové trubky (např. pozinkované ocelové trubky) jsou náchylné k praskání v důsledku tepelného namáhání, zatímco plastové trubky jsou omezeny horní hranicí teploty. Nerezové vlnovce však svým unikátním materiálovým a konstrukčním provedením dokážou tyto problémy efektivně vyřešit a stát se ideálním řešením potrubí pro topné systémy. Níže jsou rozvedena konkrétní aplikační řešení z více dimenzí.​
Hloubkové přizpůsobení výhod základního výkonu požadavkům na topný systém
Provozní prostředí topných systémů je charakterizováno velkými teplotními výkyvy (-10℃ až 300℃), různými médii (horká voda, pára, teplovodivý olej atd.) a existencí tepelného namáhání a vibrací. Výkon vlnovců z nerezové oceli může přesně splňovat tyto požadavky:​
Vynikající odolnost vůči vysokým teplotám a tepelná stabilita: Nerezová ocel 304 odolá středněteplotnímu prostředí pod 200 ℃ (jako je civilní teplovodní vytápění), nerezová ocel 316 se dokáže přizpůsobit vysokoteplotním scénářům 200-400 ℃ (jako jsou průmyslové parní potrubí) a speciální jakostní topné systémy (jako je například 310S) mohou pracovat dokonce stabilně nad 310S 600 ℃. Materiál nestárne ani nedochází k útlumu pevnosti vlivem dlouhodobých vysokých teplot.​
Tepelná odolnost proti únavě a kompenzace roztažení: Prstencová zvlněná struktura měchu mu dodává dobrou axiální roztažnost. Během cyklu spouštění topného systému (vzestup teploty) a odstavování (pokles teploty) může absorbovat délkovou změnu potrubí způsobenou tepelnou roztažností a kontrakcí (množství kompenzace může dosáhnout 5% - 10% jeho vlastní délky), což snižuje uvolňování rozhraní nebo praskání potrubí způsobené tuhými spoji. Je zvláště vhodný pro připojení kotlů, výměníků tepla a dalších zařízení s hlavním potrubím.​
Střední kompatibilita a odolnost proti korozi: Má toleranci k běžným topným médiím, jako je horká voda, pára a teplovodivý olej. Nerezová ocel 304 odolává usazování vápenatých a hořečnatých iontů ve vodě a kyslíkové korozi. Nerezová ocel 316 odolá erozi párou obsahující síru a slabě kyselým teplovodivým médiem, čímž se zabrání úniku média způsobenému korozí a perforací vnitřní stěny potrubí.
Spolehlivost těsnění a tlaková únosnost: Prostřednictvím přesně opracovaných přírubových, závitových a dalších spojovacích konstrukcí v kombinaci s těsnicími těsněními odolnými vůči vysokým teplotám (jako jsou grafitová těsnění, těsnění s kovovým povlakem) lze dosáhnout těsnění s nulovým únikem při dlouhodobě vysokých teplotách. Pracovní tlak může dosáhnout 1,6-10MPa, což splňuje tlakové požadavky nízkotlakého občanského vytápění (pod 0,6MPa) a vysokotlakých průmyslových parních systémů (nad 4,0MPa).​
Účinnost vedení tepla a úspora energie: Tepelná vodivost nerezové oceli (asi 16-21 W/(m·K)) je vyšší než u plastových trubek a prstencová struktura vlnovce může zvětšit kontaktní plochu mezi médiem a potrubím, čímž se urychlí přenos tepla. Zároveň může být vnější stěna potrubí pohodlně vybavena izolační vrstvou pro snížení tepelných ztrát a zlepšení energeticky úsporného výkonu systému.​
Typické aplikační scénáře
Nerezové vlnovce mohou specificky řešit aplikační bolestivá místa tradičních potrubí v různých typech topných systémů:​
Systémy civilního vytápění a teplé vody
Připojení odbočných potrubí mezi radiátory a hlavním potrubím: Díky flexibilitě vlnovců mohou snadno obejít překážky, jako jsou stěny a nábytek, snížit použití kolen a snížit odpor proudění vody; současně absorbují expanzi a kontrakci potrubí během topných a netopných sezón, aby se zabránilo úniku rozhraní.​

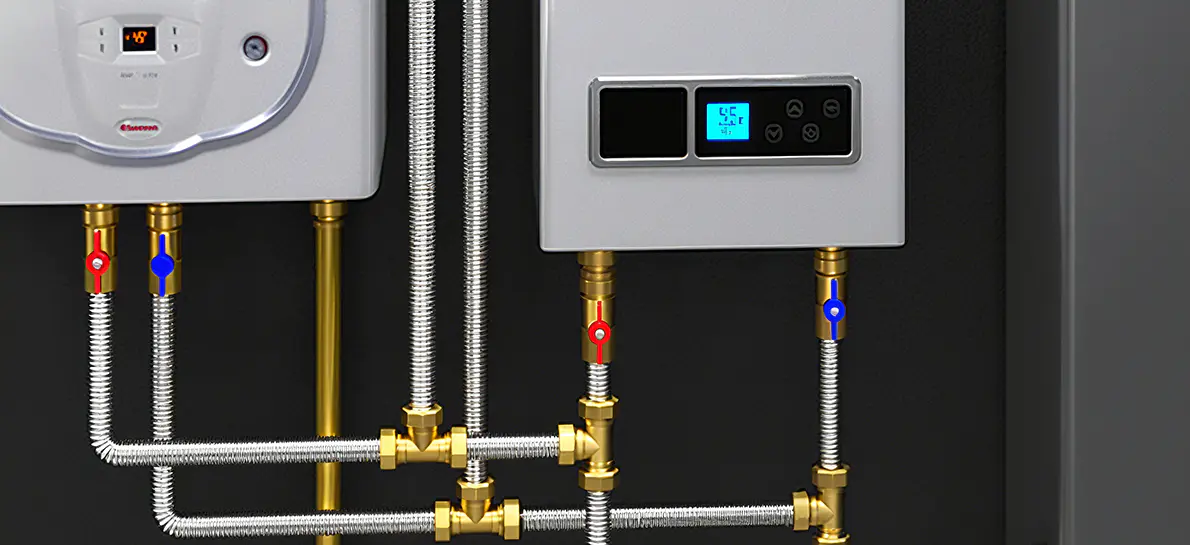

Spojení mezi nástěnnými kotli a horkovodním potrubím: Dokážou odolat teplotě teplé vody 80-95 ℃ při provozu nástěnných kotlů, odolávají tepelné únavě způsobené častým spouštěním a vypínáním a jsou odolnější než pryžové hadice (snadné stárnutí) a měděné trubky (silná tuhost), s životností více než 15 let.​
Připojení rozdělovačů v nízkoteplotním podlahovém sálavém vytápění (vodní podlahové vytápění): Vlnovce malého kalibru (DN15-DN25) se mohou přizpůsobit vícevětvovému uspořádání trubek podlahového vytápění, snížit odpor proudění vody a zlepšit rovnoměrnost odvodu tepla.
Průmyslové topné systémy
Spojení mezi kotli a parovodem: Na výstupu z uhelných/plynových kotlů může vlnovec absorbovat silnou tepelnou roztažnost během spouštění kotle, chránit ventily a rozhraní potrubí a zabránit úniku páry (teplota páry je obvykle 150-300 ℃, tlak 1,0-4,0 MPa).​
Teplovodivé olejové topné systémy: Používají se pro propojení teplovodných olejových pecí s reaktory, sušičkami a dalším zařízením. Nerezová ocel 316 vydrží dlouhodobou erozi teplovodivého oleje (teplota 200-300 ℃) a její odolnost vůči vibracím (vytvořená provozem čerpadla) zabraňuje uvolňování spojů potrubí.
Potrubní připojení elektrického topného zařízení: Například vstupní a výstupní potrubí elektrických topných reaktorů, vlnovce se mohou přizpůsobit místní vysoké teplotě elektrických topných těles a není problém s emisemi zápachu z plastových trubek.
Nové energetické topné systémy
Cirkulační potrubí solárních termických sběrných systémů: Spojující solární kolektory a zásobníky teplé vody, nerezová ocel 304 odolává vysokým teplotám (70-100 ℃) na přímém slunečním světle a korozi deštěm a flexibilní struktura se přizpůsobuje mírnému posunutí kolektorů v důsledku montážních úhlů.​
Potrubí pro cirkulaci vody vzduchových tepelných čerpadel: V rozsahu teplotních výkyvů -10 ℃ až 55 ℃ může vlnovec kompenzovat roztahování a smršťování potrubí způsobené změnami okolní teploty, čímž se zabrání nízkoteplotnímu křehnutí nebo vysokoteplotní deformaci plastových trubek.​
Speciální scénáře vytápění
Potrubí pro dezinfekci páry v potravinářském průmyslu: Vnitřní stěna vlnovce z nerezové oceli je hladká a snadno se čistí, splňuje hygienické normy potravin (jako je certifikace 3A), odolává dezinfekci párou při vysoké teplotě 121 °C a bez rizika znečištění rzí.
Potrubní připojení laboratorních topných zařízení (jako jsou olejové lázně, nádrže s konstantní teplotou): Vlnovce malého kalibru (DN6-DN15) se přesně přizpůsobí přesným zařízením a jejich odolnost proti vibracím zajišťuje stabilní přenos média během experimentů.
Klíčové body výběru a specifikace instalace
1. Vědecký výběr​
Shoda materiálu: Nerezová ocel 304 je vybrána pro středněteplotní systémy (≤200℃); Nerezová ocel 316 je vybrána pro vysokoteplotní systémy (200-400 ℃) nebo korozivní média (jako je pára obsahující síru); Nerezová ocel 310S je vybrána pro ultravysokoteplotní systémy (>400℃).​
Kalibr a tlakové hodnocení: Volte kalibry DN10-DN300 podle průtoku topného média (DN15-DN50 se běžně používá pro civilní účely, DN50-DN200 pro průmyslové účely); pracovní tlak musí být ≥1,25násobek projektovaného tlaku systému (například pokud je návrhový tlak parního systému 1,6MPa, vyberte vlnovec s jmenovitým výkonem ≥2,0MPa).​
Způsob připojení: Závitové spojení (s páskou ze surového materiálu odolnou vysokým teplotám) se běžně používá v civilních systémech; přírubové spojení (s kovovým vinutým těsněním) se většinou používá v průmyslových systémech; Spoje ferule lze zvolit pro přesné připojení zařízení (pro zajištění čistitelnosti bez slepých rohů).​
Velikost kompenzace expanze: Vypočítejte velikost tepelné roztažnosti podle délky potrubí a teplotního rozdílu (vzorec: ΔL=α×L×ΔT, kde α je koeficient lineární roztažnosti nerezové oceli), zajistěte, aby kompenzační velikost vlnovce byla ≥ vypočítaná hodnota, aby se zabránilo nadměrnému natahování nebo stlačení.​
2. Specifikace instalace
Předúprava a čištění: Před instalací odstraňte z potrubí oxidové usazeniny a olejové skvrny. Vysokoteplotní systémy je třeba odmastit (např. čištění trichlorethylenem); při propojování s potravinářským a farmaceutickým zařízením je třeba zvolit vlnovec s elektrolyticky leštěnými vnitřními stěnami, aby se zabránilo mikrobiálnímu růstu.​
Ohýbání a upevnění: Poloměr ohybu je ≥ poloměr specifikovaný výrobkem (obvykle 6-10násobek průměru trubky). Při ohýbání za studena je zakázáno vyvíjet nadměrnou sílu, aby došlo k deformaci zvlnění; posuvné podpěry se nastavují každé 2-3 metry v přímé části (umožňující axiální roztažení) a pevné podpěry jsou nastaveny na obou koncích kompenzační části, aby se omezil boční posun.​
Těsnění a izolace: Při použití přírubového spojení utáhněte šrouby rovnoměrně (krok za krokem diagonálně), aby nedošlo k poškození těsnění způsobenému excentrickým zatížením; vysokoteplotní potrubí je třeba obalit izolačními vrstvami (jako je minerální vlna, křemičitan hlinitý) vně vlnovce, ale musí být vyhrazen expanzní prostor, aby izolační vrstva nebránila kompenzaci vlnovce.​
Zkušební provoz a testování: Po instalaci proveďte vodní tlakovou zkoušku (zkušební tlak je 1,5násobek pracovního tlaku a tlak je udržován po dobu 30 minut bez úniku); vysokoteplotní systémy musí provádět horké uvedení do provozu, aby bylo možné sledovat, zda se vlnovec hladce roztahuje a smršťuje a zda nedochází k úniku na rozhraní.​
Výhody aplikace
Prodloužení životnosti systému: Odolnost vlnovců z nerezové oceli proti tepelné únavě může prodloužit bezporuchový provozní cyklus topného systému na více než 10 let, daleko předčí cyklus galvanizovaných ocelových trubek (5-8 let) a plastových trubek (3-5 let), což snižuje náklady na výměnu.
Snížení nákladů na údržbu: Odolnost proti korozi a odolnost proti vysokým teplotám snižuje údržbu při odstávkách způsobenou korozí a prasknutím potrubí a roční náklady na údržbu lze snížit o 40 % až 60 %; zejména v průmyslových topných systémech lze předejít ztrátám ve výrobě způsobeným únikem média.​
Zlepšení provozní bezpečnosti: Těsnění s nulovým únikem a konstrukce proti tepelnému namáhání snižují riziko opaření a požárů způsobených únikem vysokoteplotních médií (jako je pára a teplovodivý olej) a mohou snížit ztráty na majetku způsobené únikem vody v domácnosti při vytápění.
Vylepšená adaptabilita systému: Díky flexibilní kompenzační schopnosti není instalace potrubí omezena stavebními konstrukcemi (jako jsou stěny a podlahy), což je zvláště vhodné pro transformaci topných systémů ve starých budovách, což snižuje výkopy zdí a strukturální poškození.​
Shrnutí
Díky dvojím výhodám materiálu a struktury dosahují vlnovce z nerezové oceli komplexního výkonu „vysokoteplotní odolnosti, anti-expanze, stabilního těsnění a dlouhé životnosti“ v topných systémech. Ať už jde o požadavky na komfort občanského vytápění nebo drsné pracovní podmínky průmyslového vytápění, mohou poskytnout spolehlivá potrubní řešení, která položí pevný základ pro efektivní a bezpečný provoz topných systémů.​
