V systémech přepravy plynu bezpečnost, těsnící výkon a stabilita potrubí přímo souvisí s normálním provozem systému a bezpečností personálu. Ať už se jedná o průmyslové plyny (jako je kyslík, dusík, vodík), topné plyny (zemní plyn, zkapalněný ropný plyn) nebo speciální plyny (jako jsou korozivní plyny, vysoce čisté plyny), požadavky na přepravní potrubí jsou extrémně přísné. Vlnovce z nerezové oceli se svými jedinečnými materiálovými a strukturálními výhodami mohou účinně řešit problémy, jako je netěsnost, koroze a vibrace, kterým čelí tradiční potrubí při přepravě plynu, což z nich činí ideální volbu pro plynové systémy. Níže jsou rozvedena konkrétní řešení z více dimenzí.​
Přesné sladění hlavních výhod výkonu s požadavky na plynárenský systém
Hlavními požadavky plynových systémů na potrubí jsou absolutní utěsnění, odolnost proti korozi plynu, odolnost proti vibracím a nárazům, přizpůsobivost kolísání tlaku a kontrola čistoty. Níže uvedené vlastnosti nerezové oceli mohou dokonale splňovat tyto požadavky:​
Extrémní těsnící výkon: Při použití integrálně tvarovaných materiálů 304, 316 a dalších nerezových materiálů, vlnovce a spojovací konce (jako jsou závity, příruby) dosahují těsné spolupráce prostřednictvím přesného obrábění, které může realizovat tvrdé těsnění kov na kov nebo být přizpůsobeno speciálním těsněním (jako jsou měděná těsnění, těsnění PTFE), aby se zajistil nulový únik plynu. U vysokotlakých plynových systémů (s pracovním tlakem do 10 MPa nebo více) je spolehlivost jeho těsnění vzdálená gumovým hadicím nebo běžným kovovým potrubím a rychlost úniku lze řídit pod 1×10¹⁰ Pa·m³/s.​
Vynikající odolnost proti korozi plynem: Nerezová ocel 304 vydrží dlouhodobou erozi suchými plyny (jako je kyslík, dusík) a nekorozivními palivovými plyny; Nerezová ocel 316 může díky svému obsahu molybdenu odolávat korozi palivovými plyny obsahujícími síru, plynným chlórem, fluorovodíkem a jinými korozivními plyny, čímž se zabrání vytváření děr nebo usazování nečistot na vnitřní stěně potrubí způsobené erozí, čímž je zajištěna čistota přenosu plynu.
Odolnost proti vibracím a kolísání tlaku: Prstencová vlnitá struktura vlnovce má dobrou elasticitu, která dokáže absorbovat vibrace a tlakové impulsy generované provozem kompresoru a otevíráním/zavíráním ventilů v plynovém systému, snižuje koncentraci napětí na rozhraních potrubí a snižuje riziko uvolnění způsobeného pevnými spoji. Je zvláště vhodný pro spojování dílů mezi plynovými kompresory, zásobníky a potrubí
Čistota Adaptabilita: Po elektrolytickém vyleštění vnitřní stěny může být drsnost povrchu Ra až 0,8 μm nebo méně, což není snadné absorbovat nečistoty nebo vlhkost v plynu a žádné částice neopadávají. Splňuje požadavky na přenos vysoce čistých plynů (jako je dusík o ultra vysoké čistotě používaný v elektronickém průmyslu, speciální plyny používané při výrobě polovodičů) a zabraňuje znečištění plynem ovlivňujícím kvalitu výroby.​
Široká adaptabilita na teplotu a tlak: Může pracovat stabilně v teplotním rozsahu -200 ℃ až 450 ℃, přizpůsobuje se přenosu odpařování nízkoteplotních zkapalněných plynů (jako je kapalný dusík, kapalný kyslík) a vysokoteplotních plynových systémů; pracovní tlak pokrývá od vakua až po 30MPa, což může uspokojit nejen potřeby nízkotlakých plynovodů (pod 0,1MPa), ale může být také použito ve vysokotlakých průmyslových přenosových systémech plynu.​
Typické aplikační scénáře
Nerezové vlnovce mohou specificky řešit problémy s přenosem v různých typech plynových systémů:​
Průmyslové plynové přepravní systémy
Používá se pro potrubní připojení inertních plynů, jako je kyslík, dusík a argon, zejména ve svařovacích dílnách a oborech zpracování kovů. Odolnost vlnovců vůči vibracím může snížit riziko úniku na spoji mezi kyslíkovými lahvemi a potrubím.​
Ve vodíkových přenosových systémech může materiál z nerezové oceli 316 zabránit vodíkovému křehnutí a díky speciální těsnicí struktuře může zabránit nebezpečí výbuchu způsobeného únikem vodíku.
Pro přenos korozivních průmyslových plynů (jako je plynný chlór, oxid siřičitý) jsou vlnovce z nerezové oceli 316L vybrány tak, aby odolávaly korozi potrubí plyny a zajistily dlouhodobý bezpečný provoz systému.​
Systémy zásobování plynem

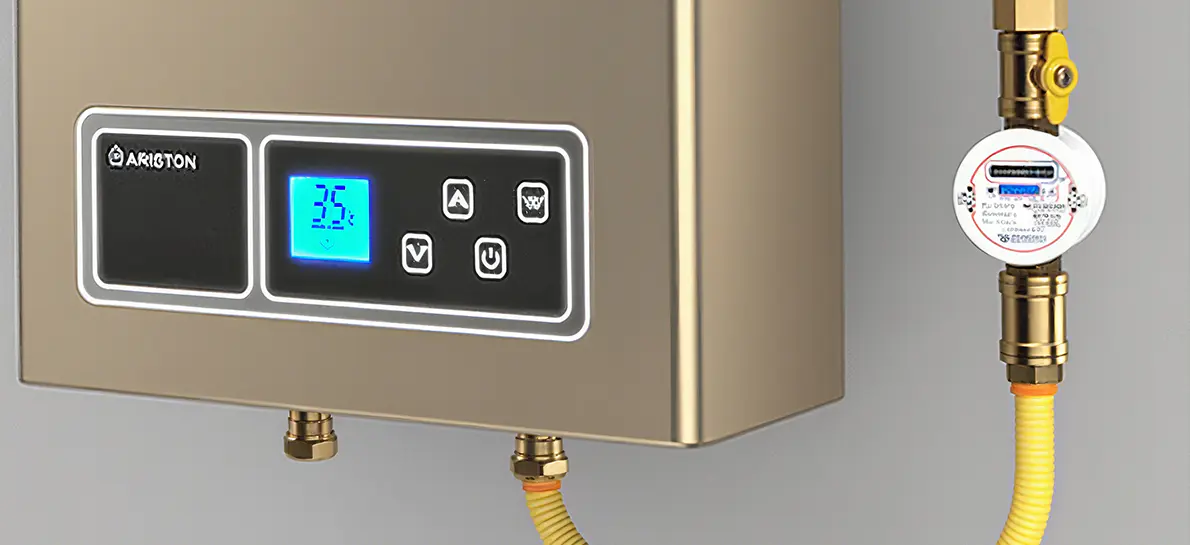

Pro vnitřní a venkovní potrubní spojení městského zemního plynu a zkapalněného ropného plynu se používají vlnovce mezi plynoměry, ventily a hlavní potrubí. Jejich flexibilní kompenzace může snížit úniky rozhraní způsobené posunem potrubí v důsledku sedání budovy nebo teplotních změn.​
U plynových odbočných trubek v komerčních kuchyních a průmyslových pecích se teplotní odolnost vlnovců může přizpůsobit vysokoteplotnímu prostředí v blízkosti kamen a jejich odolnost proti stárnutí zabraňuje praskání a úniku pryžových hadic v důsledku dlouhodobého používání.​
Systémy speciálního plynu a vysoce čistého plynu
Pro přenos vysoce čistých plynů (jako je velmi čistý čpavek, silan) v polovodičovém a fotovoltaickém průmyslu mohou měchy s elektrolyticky leštěnými vnitřními stěnami snížit kontaktní znečištění mezi plyny a potrubími a zajistit čistotu plynu (dosahující 99,9999 % nebo více);​
U laboratorních plynovodů (jako jsou nosné plyny pro plynové chromatografy, speciální plyny pro spektrální analýzu) zajišťuje nízká adsorpce vlnovců stabilitu složek plynu a zlepšuje přesnost experimentálních dat.​
Připojení zařízení pro skladování a úpravu plynu​
Pro spojení mezi zásobníky plynu, lahvemi a odpařovači mohou redukční ventily, měchy absorbovat vibrace během provozu zařízení a chránit těsnicí výkon ventilových rozhraní;​
Pro spojení mezi výstupním potrubím kapaliny nízkoteplotních zásobníků plynu (jako je kapalný dusík, kapalný argon) a odpařovačů se vlnovec může přizpůsobit teplotním změnám z nízké teploty na normální teplotu, čímž se zabrání prasklinám v potrubí v důsledku tepelné roztažnosti a smršťování.
Klíčové body výběru a specifikace instalace
1. Vědecký výběr​
Výběr materiálu: Určete materiál podle vlastností plynu - nerezová ocel 304 je vybrána pro inertní plyny a topné plyny; Nerezová ocel 316/316L je vybrána pro korozivní plyny a palivové plyny v prostředí s mořskou vodou; Pro systémy s vysokou čistotou plynu je vyžadována nízkouhlíková nerezová ocel (jako je 316L) s elektrolyticky leštěnými vnitřními stěnami.​
Kalibr a tlaková třída: Vyberte kalibry DN6-DN200 podle průtoku plynu. Pracovní tlak musí odpovídat projektovanému tlaku systému (například pro plynové systémy se obvykle volí jmenovitý tlak 1,6 MPa a pro průmyslové vysokotlaké plyny se volí jmenovitý tlak 6,4 MPa nebo vyšší).​
Způsob připojení: Závitové připojení (s tmelem specifickým pro plyn) se běžně používá v plynových systémech; přírubové připojení (s těsněním O-kroužkem) se většinou používá v průmyslových plynových systémech; Spoje čelního těsnění VCR jsou vybrány pro vysoce čisté plynové systémy, aby zajistily nulový únik a čistotu.​
Délka a výše kompenzace: Určete délku podle požadavků na posunutí potrubí a rezervujte si axiální nebo boční kompenzaci (obvykle výše kompenzace nepřesahuje 10 % efektivní délky vlnovce), aby nedošlo k ovlivnění těsnění v důsledku nadměrného natahování nebo stlačení.​
2. Specifikace instalace
Protipožární opatření a čištění: Před instalací plynového systému se ujistěte, že v potrubí nejsou žádné nečistoty, aby se zabránilo jiskrám během instalace; před instalací systému vysoce čistého plynu vyčistěte vnitřní stěnu měchu absolutním etanolem, abyste odstranili olejové skvrny a částice.​
Ohýbání a upevnění: Během instalace by poloměr ohybu neměl být menší než hodnota specifikovaná výrobkem (obvykle 5-8násobek průměru trubky) a nucené kroucení je zakázáno; Pevné konzoly jsou umístěny každých 1,5-2 metry v přímé části a vodicí konzoly jsou přidány na obou koncích ohýbané části, aby se zabránilo deformaci způsobené vlastní tíhou potrubí.​
Ochrana těsnícího povrchu: Před připojením zkontrolujte rovinnost čel přírub a závitových rozhraní a odstraňte otřepy a škrábance; aplikujte těsnicí prostředek specifický pro plyn odpovídající plynu během závitového připojení (jako je těsnicí páska PTFE pro plyn) a vyberte těsnění kompatibilní s plynem pro připojení příruby (jako jsou pryžová těsnění odolná proti oleji pro plyn, těsnění PTFE pro korozivní plyny).​
Detekce netěsností: Po instalaci musí být provedena zkouška těsnosti - na rozhraní pro detekci bublin v plynových systémech se aplikuje mýdlová voda; Héliové hmotnostní spektrometry se používají v systémech průmyslových plynů a vysoce čistých plynů, aby se zajistilo, že míra úniku splňuje systémové požadavky (jako je míra úniku systémů vysoce čistých plynů ≤1×10⁻¹¹ Pa·m³/s).​
Výhody aplikace
Zlepšení bezpečnosti systému: Ve srovnání s tradičními galvanizovanými ocelovými trubkami nebo pryžovými hadicemi je riziko úniku nerezových vlnovců sníženo o více než 95 %, zejména v plynových systémech s hořlavými a výbušnými plyny, jako je palivový plyn a vodík, což může výrazně snížit potenciální bezpečnostní nehody.
Prodloužení životnosti: Materiály z nerezové oceli jsou odolné proti stárnutí a korozi, s životností více než 20 let, daleko přesahující životnost pryžových hadic (1–3 roky) a běžných ocelových trubek (8–10 let), což snižuje četnost výměny a náklady na údržbu.​
Zajištění čistoty a kvality plynu: Ve vysoce čistých plynových systémech může zabránit sešrotování produktu způsobenému znečištěním potrubí (jako jsou defekty v polovodičových čipech způsobené nečistými plyny) a snížit výrobní ztráty.​
Přizpůsobte se složitým pracovním podmínkám: Schopnost flexibilní kompenzace řeší dopad sedání budovy, vibrace zařízení a teplotní změny na potrubí, snižuje údržbu odstávek způsobenou poškozením potrubí a zlepšuje stabilitu provozu systému.​
Shrnutí
Prostřednictvím přizpůsobení materiálu, strukturální optimalizace a přesného obrábění dosahují vlnovce z nerezové oceli komplexního výkonu „bezpečného těsnění, odolnosti proti korozi a trvanlivosti a čistého přenosu“ v plynových systémech. Ať už se jedná o konvenční průmyslové plyny, civilní palivové plyny nebo vysoce náročné speciální plynové systémy, mohou poskytnout spolehlivá přenosová řešení, která poskytují solidní záruku bezpečného a stabilního provozu plynových systémů.
