Klimatizační a ventilační systémy (včetně centrální klimatizace, komerční ventilace, čisté klimatizace atd.) mají základní požadavky na potrubí, jako je hladký přenos vzduchu/média, odolnost proti vibracím a snížení hluku, odolnost vůči teplotě a vlhkosti, flexibilní instalace a dlouhodobá stabilita. Tradiční vzduchová potrubí (jako jsou potrubí z pozinkovaného ocelového plechu) mají problémy, jako je vysoká tuhost a velký hluk při vibracích, zatímco plastové trubky jsou omezeny teplotní odolností a pevností. Nerezové vlnovce se svými jedinečnými materiálovými a konstrukčními výhodami se mohou efektivně přizpůsobit složitým pracovním podmínkám klimatizačních a ventilačních systémů a stávají se ideální volbou pro optimalizaci výkonu potrubí. Níže jsou rozvedena konkrétní aplikační řešení z více dimenzí.​
Přesné sladění hlavních výhod výkonu se systémovými požadavky
Provozní prostředí klimatizačních a ventilačních systémů je charakteristické kolísáním teplot (-10℃ až 80℃), vysokou vlhkostí vzduchu, častými vibracemi zařízení a potřebou snížit odpor větru a hluk. Výkon vlnovců z nerezové oceli může přesně splňovat tyto požadavky:​
Vynikající odolnost vůči teplotě a vlhkosti: Nerezová ocel 304 může pracovat stabilně v teplotním rozsahu -40 ℃ až 300 ℃, plně pokrývá požadavky klimatizačních systémů na přiváděný vzduch (12-18 ℃), odváděný vzduch (pokojová teplota) a ventilační systémy pro výstupní teplotu (-10 ℃ až 60 ℃); nerezová ocel zároveň neabsorbuje vodu ani plísně a může odolat korozi v prostředí s vysokou vlhkostí (jako jsou sklepy, ventilace bazénů), čímž se zabrání rezivění potrubí nebo růstu bakterií.​
Odolnost proti vibracím a schopnost redukce hluku: Prstencová vlnitá struktura měchu má dobrou elastickou schopnost tlumení nárazů, která dokáže absorbovat vibrace generované provozem klimatizačních jednotek a ventilátorů (frekvence vibrací 10-100 Hz), snížit přenos vibrací do potrubí a stavebních konstrukcí a snížit hluk (ve srovnání s pevnými vzduchovými kanály o B5-15d); je zvláště vhodný pro místa citlivá na hluk, jako jsou nemocnice a laboratoře.​
Nízká odolnost proti větru a stabilita proudění vzduchu: Vnitřní stěna měchu má po hladké úpravě (Ra≤1,6μm) koeficient odporu větru (λ) jen 0,02-0,03, což je mnohem nižší než místní odpor tradičních obdélníkových vzduchovodů; prstencový design průřezu činí distribuci proudění vzduchu rovnoměrnější, zabraňuje vířivým proudům a zlepšuje účinnost výměny tepla klimatizačních systémů a ventilační účinek ventilačních systémů.​
Flexibilita instalace a přizpůsobivost prostoru: Vlnovce lze libovolně ohýbat (minimální poloměr ohybu je 3-5násobek průměru trubky) a mohou snadno obejít překážky, jako jsou trámy, sloupy a trubky, čímž se sníží použití kolen, T a dalšího příslušenství; pro úzké prostory (jako jsou stropní mezipatra, místnosti s vybavením) mohou jejich flexibilní vlastnosti zjednodušit proces instalace a snížit obtížnost výstavby.​
Pevnost a životnost Výhody: Pevnost v tahu nerezové oceli (≥520MPa) je mnohem vyšší než u plastových trubek, s odolností proti nárazu, která může odolat přetlaku (≤2000Pa) a podtlaku (≥-500Pa) ve vzduchovém potrubí, což splňuje požadavky systémů vysokotlakého přívodu vzduchu; životnost může dosáhnout více než 20 let, daleko přesahující antikorozní cyklus vzduchovodů z pozinkovaného ocelového plechu (8-12 let).
Typické aplikační scénáře
Vlnovce z nerezové oceli mohou specificky vyřešit aplikační bolestivá místa tradičních potrubí v různých spojích klimatizačních a ventilačních systémů:​
Centrální klimatizační systémy
Spojovací sekce mezi klimatizačními jednotkami a vzduchovými kanály: Na výstupu vzduchu z vodních chladičů a vzduchotechnických jednotek mohou měchy absorbovat vibrace z provozu zařízení, zabránit rezonančnímu hluku vzduchového potrubí způsobenému pevnými spoji; zároveň kompenzujte posuny mezi jednotkami a vzduchovými kanály v důsledku chyb instalace nebo změn teploty.​

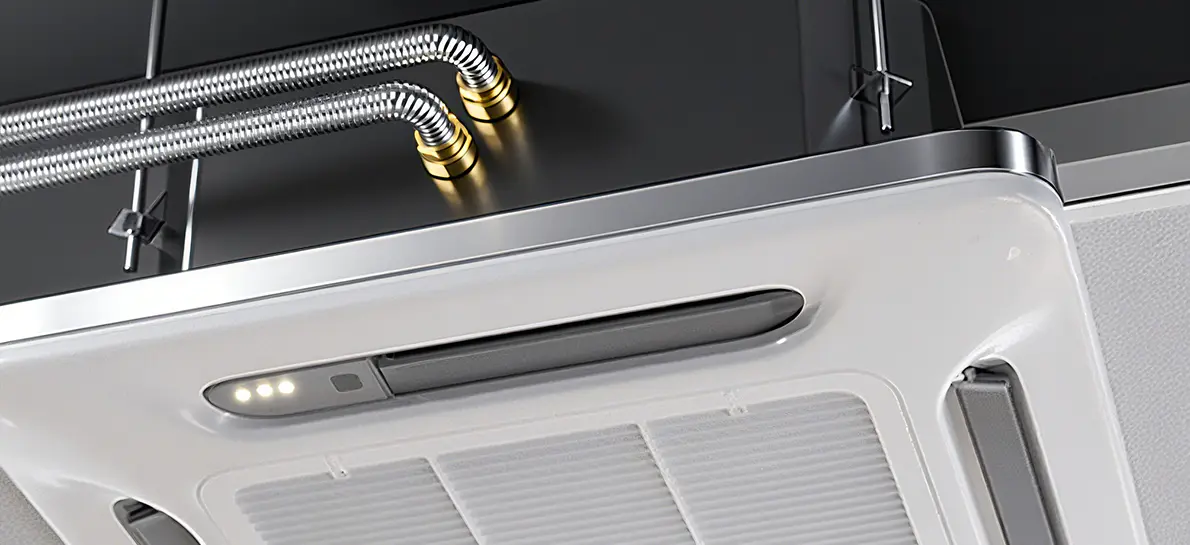

Spojení mezi fancoily a odbočkami: Vlnovce malého kalibru (DN80-DN200) jsou vhodné pro přívodní/zpětné vzduchovody fancoilů. Flexibilní konstrukce snižuje přenos vibrací ventilátoru a hladká vnitřní stěna nehromadí prach, což snižuje frekvenci čištění a údržby klimatizačních systémů.
Připojení potrubí chladiva: V potrubí chladiva (jako je R32, R410A) vícedílných klimatizačních jednotek se vlnovec může přizpůsobit teplotním změnám (-15 ℃ až 60 ℃) během cirkulace chladiva a jejich odolnost proti vibracím zabraňuje úniku chladiva způsobenému uvolněnými rozhraními.
Komerční a průmyslové ventilační systémy
Kuchyňské výfukové potrubí: Nerezové vlnovce jsou odolné proti korozi olejovými výpary a jejich ohebnost se přizpůsobí složitému prostorovému uspořádání kuchyní. Jejich odolnost vůči vysokým teplotám (≤300℃) se dokáže vyrovnat s okamžitou vysokou teplotou olejových výparů, což je bezpečnější než plastové trubky.​
Průmyslové větrání dílen: V prašných a vlhkých dílnách (jako je zpracování potravin, výroba strojů) může odolnost měchu proti korozi odolávat prachové erozi a rzi kondenzované vody. Flexibilní design usnadňuje připojení ventilačních otvorů v různých oblastech a zlepšuje účinnost ventilace
Systémy odvodu kouře z ohně: Vlnovce z nerezové oceli s vysokou teplotou (jako je materiál 316) mohou nepřetržitě pracovat při 280 °C po dobu více než 30 minut, splňují požadavky na požární odolnost výfuku kouře z ohně a jejich odolnost proti vibracím zajišťuje, že trubky v případě požáru nespadnou.
Čistá klimatizace a speciální ventilace
Větrání na nemocničních čistých operačních sálech: Měchy s elektrolyticky leštěnými vnitřními stěnami (Ra≤0,8μm) nehromadí prach a jsou snadno dezinfikovatelné, splňují standardy GMP clean, snižují riziko růstu bakterií a přizpůsobují se vysoce účinnému filtračnímu ventilačnímu systému na operačních sálech.​
Odsávání z laboratorních digestoří: Vlnovce mohou připojit digestoře k hlavním vzduchovým potrubím. Odolnost proti chemické korozi (materiál 316) odolává erozi z laboratorních výfukových plynů (jako jsou acidobazické plyny) a flexibilní konstrukce usnadňuje nastavení montážní polohy digestoří.
Klimatizace a ventilace v datových centrech: V serverových místnostech s vysokou hustotou mohou měchy přesně propojit výstupy klimatizace a vzduchové kanály skříně, snížit ztráty studeného vzduchu a jejich odolnost proti vibracím snižuje rušení ventilátorů klimatizace při provozu serveru.​
III. Klíčové body výběru a specifikace instalace
1. Vědecký výběr​
Materiál a kalibr: Nerezová ocel 304 je vybrána pro běžné klimatizační a ventilační systémy; Nerezová ocel 316 je vybrána do vlhkého a korozivního prostředí (jako jsou kuchyně, laboratoře); kalibry se vybírají podle požadavků na objem vzduchu od DN50-DN600 (DN100-DN300 se běžně používá pro civilní účely, DN300-DN600 pro průmyslové účely).​
Jmenovitý tlak a teplota: Vyberte odpovídající jmenovitý tlak podle tlaku vzduchu v systému (hodnota 1000 Pa je zvolena pro konvenční systémy vzduchového potrubí, jmenovitá hodnota 2000Pa pro systémy vysokotlakého přívodu vzduchu); speciální měchy s teplotní odolností ≥280℃ jsou vyžadovány pro scénáře s vysokou teplotou (jako je odvod kouře z požáru).​
Způsob připojení: Přírubové připojení se používá pro připojení k rozhraním zařízení (vybavených pryžovými těsněními pro zlepšení těsnění a tlumení nárazů); svorkové připojení lze použít pro připojení sekce vzduchového potrubí (snadno rozebíratelné a čistitelné); svařovaný spoj se doporučuje pro čisté systémy (pro snížení netěsností).​
Délka a výše kompenzace: Délku určete podle instalační vzdálenosti a požadavků na přemístění vibrací a vyhraďte si 5%-10% rozpětí, abyste zajistili, že se vlnovec může volně roztahovat a stahovat během vibrací nebo teplotních změn, čímž se zabrání nadměrnému natahování.​
2. Specifikace instalace
Čištění a předúprava: Před instalací odstraňte olejové skvrny a nečistoty z vlnovce. Čisté systémy je třeba vyčistit čistou vodou a vysušit; pro ventilační systémy související s potravinami a léky musí být vybrány měchy ošetřené bez oleje, aby se zabránilo znečištění vzduchu.​
Ohýbání a upevňování: Při ohýbání kontrolujte poloměr ohybu ≥ hodnota specifikovaná výrobkem (jako je poloměr ohybu vlnovce DN200 ≥600 mm) a zabraňte ostrým ohybům nebo zkroucení; nastavte posuvné podpěry každých 3-5 metrů v přímé části (umožňující axiální pohyb) a přidejte podpěry tlumící nárazy v blízkosti zdrojů vibrací, abyste snížili otřesy potrubí.​
Opatření pro utěsnění a snížení hluku: Při použití přírubového spojení rovnoměrně utáhněte šrouby, aby bylo zajištěno, že je těsnění zcela namontováno; Mezi vibrační zařízení, jako jsou ventilátory a klimatizační jednotky a měchy, lze přidat pryžové tlumiče pro další zvýšení účinku snížení hluku.​
Testování a přejímka: Po instalaci proveďte zkoušku tlakem vzduchu (zkušební tlak přetlakových systémů je 1,2násobek projektovaného tlaku a tlak je udržován po dobu 1 hodiny bez úniku); během provozu zjistěte hodnotu hluku (která by měla splňovat hlukové normy daného místa, např. nemocnice ≤40dB).
Výhody aplikace
Zlepšení komfortu systému: Odolnost proti vibracím a vlastnosti snížení hluku činí klimatizační a ventilační systémy tišším, zejména v rezidencích, hotelech a dalších místech, což může výrazně zlepšit životní zážitek; konstrukce s nízkým odporem větru snižuje hluk proudění vzduchu a zabraňuje „vytí větru“ tradičních vzduchových kanálů.​
Snížení nákladů na údržbu: Nerezová ocel je odolná proti korozi a vlhkosti, což snižuje četnost výměny kvůli rzi a plísním potrubí a roční náklady na údržbu lze snížit o 30 % až 50 %; na hladké vnitřní stěně není snadné hromadit prach a cyklus čištění se prodlužuje na 1–2 roky (tradiční vzduchové kanály jsou 3–6 měsíců).​
Zvýšení bezpečnosti systému: V systémech pro odvod kouře může měch odolný vůči vysoké teplotě zajistit hladkost kanálů pro odvod kouře v případě požáru; odolnost proti nárazu zabraňuje poškození vzduchových kanálů v důsledku vibrací a kolize a snižuje riziko úniku vzduchu.​
Zlepšení efektivity instalace: Flexibilní konstrukce snižuje použití příslušenství a řezání a zpracování na místě, zkracuje dobu instalace o 20%-40%, což je zvláště vhodné pro transformaci klimatizačních a ventilačních systémů ve starých budovách, snižuje poškození původní konstrukce.​
Shrnutí
Prostřednictvím optimalizace materiálu a struktury dosahují vlnovce z nerezové oceli komplexního výkonu „nízké hlučnosti a vysoké účinnosti, odolnosti proti korozi a trvanlivosti a flexibilního přizpůsobení“ v klimatizačních a ventilačních systémech. Ať už se jedná o komfortní klimatizaci v občanských budovách nebo speciální ventilaci v průmyslových prostorách, mohou poskytnout spolehlivá potrubní řešení, která položí pevný základ pro stabilní provoz a zlepšení výkonu systému.​
