Vlnovcový systém je pružný, tlakově vázaný kovový prvek navržený tak, aby absorboval tepelnou roztažnost, vibrace a pohyb potrubí a zároveň udržoval kapalinu utěsněnou. Zacházejte s ním jako s navrženou komponentou s definovaným pohybem a pravidly instalace, nikoli jako s obecnou vlnitou hadicí.
Když se čerpadlo spustí ve smyčce horké vody 90 °C, potrubí v blízkosti výměníku tepla může vyskočit o 12 až 20 mm, jak se kov zahřívá. Pokud je vedení tuhé, přemístí se tento posun do přírub, těles ventilů a svarů; příruby začnou plakat a během týdnů se může objevit prasklina na základní desce. Měchový systém mění obraz: závity se ohýbají, příruba zůstává těsná a čerpadlo zůstává vyrovnané.
Tato příručka vysvětluje, co je měchový systém, pohyb, který dokáže zvládnout, únavu a normy, které za ním stojí, materiály, které určují jeho provozní limity, a parametry výběru, které zabraňují poruchám v terénu.
Co je měchový systém?
Měchový prvek je tenkostěnná trubka zformovaná do řady prstencových nebo šroubovicových závitů. Systém přidává vše potřebné pro práci ve skutečném potrubí: koncové armatury, vnitřní vložku a tam, kde existuje tlak, spojovací tyče, závěsy nebo tlakově vyvážené provedení. Jak uvádí Asociace výrobců expanzních spojů (EJMA), dilatační spoj je pružný měchový prvek s koncovými armaturami, jako jsou příruby, které umožňují připojení k sousednímu potrubí.
Princip fungování je jednoduchý: když se připojená trubka pohybuje, každá spirála se mírně ohýbá ve svém elastickém rozsahu. Vzhledem k tomu, že vlnitý tvar šíří deformaci přes mnoho malých záhybů, prvek získává nízkou tuhost pružiny bez ztráty pevnosti. Výsledkem je součást, která se neustále stlačuje, prodlužuje a vychyluje, aniž by přetěžovala příruby a zařízení.
Izometrický pohled na řez: vlnovcový prvek je umístěn mezi dvěma koncovými armaturami s vložkou chránící průtokovou cestu.
Základní komponenty
- Prvek měchu — vlnitá tlaková hranice tvořená korunami a kořeny.
- Koncovky — příruby, přivařovací konce nebo závitové vsuvky.
- Vnitřní vložka – chrání měch před erozí, turbulencemi a vysokorychlostními médii.
- Vnější kryt nebo oplet — chrání před mechanickým poškozením a omezuje prodloužení.
- Spojovací tyče a závěsy – absorbují tlakovou sílu, takže měch vidí pouze zamýšlený pohyb.
Pohybové schopnosti: Co může měchový systém absorbovat
Axiální pohyb je místo, kde si měchový systém zasluhuje své udržení: jednoprvkový axiální dilatační spoj může absorbovat mnohem větší posun, než může tolerovat tuhá plocha příruby. Boční vychýlení a úhlová rotace jsou také možné, ale spotřebují více závitů. Torze – kroucení kolem osy trubky – by nikdy neměla být aplikována na nevyztužený vlnovec.
Typické jmenovité pohyby na prvek měchu; vícekonvoluční systém zvyšuje celkovou kapacitu.
| Pohyb | Typické hodnocení | Poznámka k designu |
|---|---|---|
| Axiální compression | 15 až 60 mm | Nejúčinnější; přidat zákruty pro delší cestování |
| Axiální extension | -10 až -30 mm | Obvykle nižší než komprese; zkontrolujte limity spojovací tyče |
| Postranní deflection | ±5 až ±20 mm | Vyžaduje dvě nebo více konvolucí; jarní rychlost je důležitá |
| Hranatý rotation | ±2° až ±10° | Pro vysoký tlak použijte závěsné nebo kardanové provedení |
| Torze | žádný | Musí být zajištěno vodítky a kotvami |
Pokud dojde k několika pohybům najednou, kombinace sníží přípustné hodnoty každého z nich. Poskytněte dodavateli kompletní sadu – axiální plus příčná plus úhlová, v milimetrech a stupních – spolu s počtem tepelných cyklů za rok.
Životnost cyklu a standardy designu: Únava je skutečný limit
Životnost vlnovcového systému se vyjadřuje v cyklech, nikoli v kalendářních letech. Každé stlačení a prodloužení ohne konvoluci v její koruně a kořeni; tato lokalizovaná napětí se hromadí, dokud nezačne prasklina v nejtenčí části. EJMA publikuje metodu návrhu, která spojuje aplikovaný pohyb, vnitřní tlak, tloušťku stěny a geometrii konvoluce s očekávanou životností cyklu. Vztah je nelineární: snížení pohybu na 50 % jmenovitého zdvihu může znásobit očekávanou životnost zhruba deseti.
Ilustrativní křivka únavy podle přístupu cyklu EJMA; skutečné hodnoty závisí na tlaku, teplotě a geometrii.
Na místě jsou dva důsledky. Zaprvé, přetažení měchu byť jen o pár milimetrů spálí většinu jeho rezervy na únavu. Za druhé, vysoký vnitřní tlak vytváří axiální tah, který může destabilizovat prvek - stav nazývaný swirm. Hlavní kotvy, vodítka a spojovací tyče nejsou příslušenstvím; udržují prvek uvnitř jeho jmenovité obálky.
Materiály a výroba utvářejí limity služeb
Většina vlnovcových systémů je vyrobena z austenitické nerezové oceli: 304/304L pro všeobecné použití, 316/316L tam, kde jsou přítomny chloridy nebo mořské prostředí, a stabilizované třídy, kde trvalé vysoké teploty změkčují kov. Při agresivním chemickém zatížení se objevují slitiny niklu, které však znásobují náklady, takže výběr materiálu je ekonomický stejně jako technický úkol.
Teplotní limity materiálu vysvětlují, proč nerezová ocel dominuje měchu v topných a procesních linkách.
Důležitý je také způsob tvarování. Hydraulicky tvarované prvky mají čisté, rovnoměrné záhyby a vyhovují cyklickému provozu; mechanicky válcované prvky fungují dobře pro kontrolované stoupání a průměr v dlouhých výrobních sériích. Vícevrstvá konstrukce – dvě nebo tři tenké vrstvy místo jedné tlusté stěny – zvyšuje tlakovou kapacitu s nižší tuhostí pružiny, ale každá vrstva musí být odvětraná, aby se drobná trhlina ve stěně nemohla stát tlakovou pastí. Koncové tvarovky jsou svařovány kvalifikovanými postupy; špatný svarový přechod je častým iniciačním bodem únavových trhlin.
Pro obytné a komerční plynové systémy se stejná vlnitá technologie objevuje jako flexibilní plynový konektor z nerezové oceli; rozdíl je v kontextu – připojení spotřebiče jedním ohybem namísto vícezávitnicového dilatačního spoje. Srovnání nerezových a pryžových vlnovců obvykle jde o teplotu, tlak, požární bezpečnost a stárnutí: guma časem tvrdne a praská, zatímco nerezová ocel si drží svůj jmenovitý výkon po celá desetiletí.
Kde se používají měchové systémy

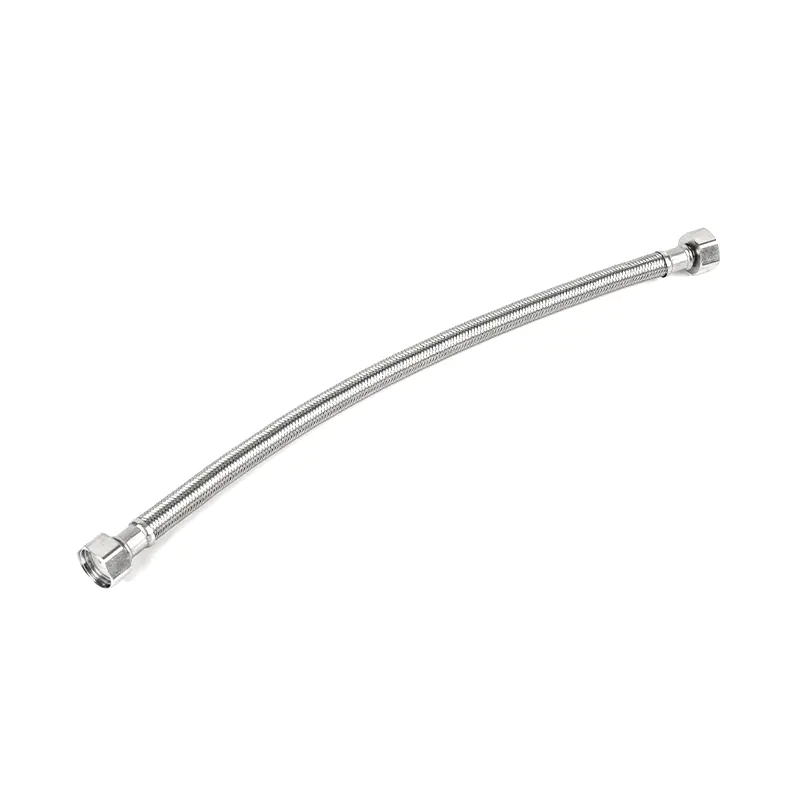

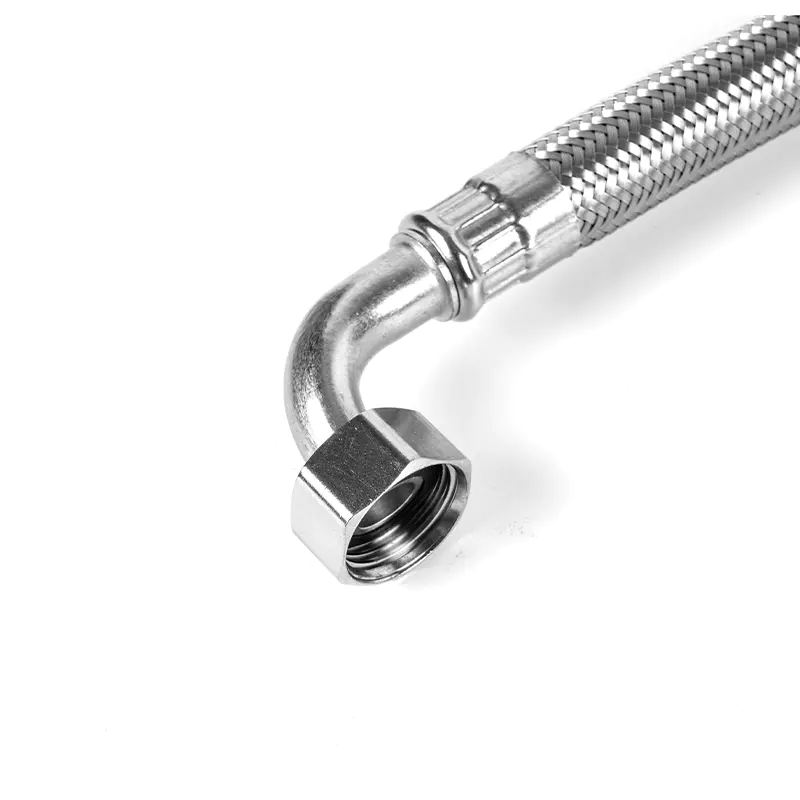

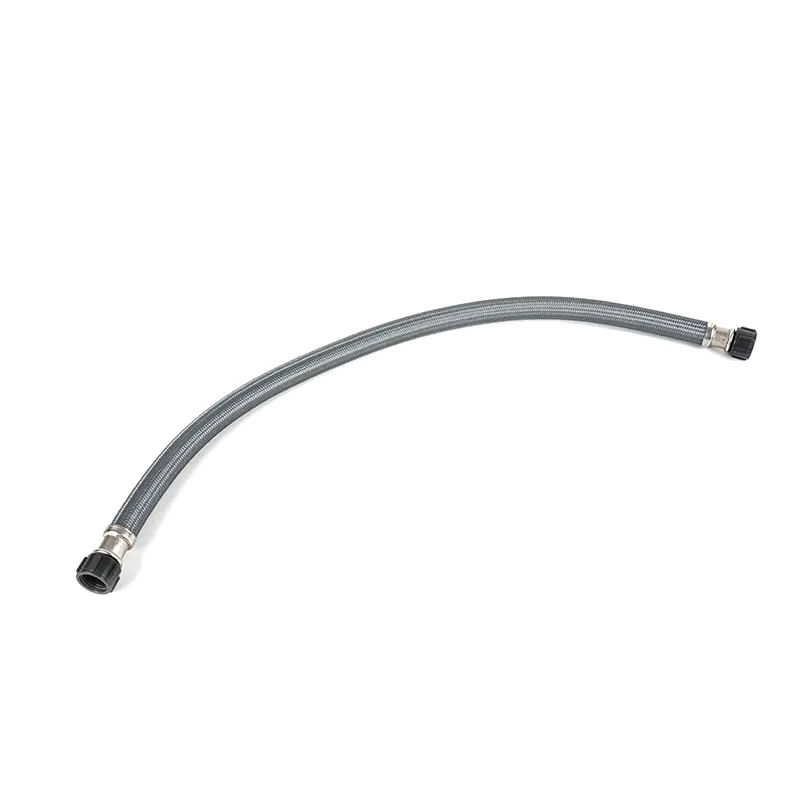

V celém závodu se vlnovcové systémy objevují ve třech různých funkcích: jako kompenzátory, jako plynové přípojky a jako flexibilní vodní potrubí. Geometrie může vypadat podobně, ale logika hodnocení se liší, takže přizpůsobení produktu povinnosti je prvním krokem.
Průmyslové potrubí a tepelné smyčky
Smyčky páry, termálního oleje a horké vody rostou s teplotou. Flexibilní kovový kompenzátor s přírubovými konci absorbuje axiální a boční pohyb na tryskách zařízení a mezi pevnými kotevními body, čímž chrání tělesa čerpadel a příruby výměníků tepla před tepelným tahem. U cyklických služeb specifikujte životnost cyklu, nikoli pouze zdvih.
Flexibilní kovový kompenzátor vlnitý kompenzátor Tento přírubový nebo svařovaný kompenzátor absorbuje axiální a boční pohyby způsobené tepelnou roztažností v parních, tepelných olejových a horkovodních systémech a chrání tělesa čerpadel a příruby výměníků tepla. Jeho nerezové opletení 304 a tlak až 1,6 MPa vyhovují cyklickým službám. Zobrazit produkt → Plynové spotřebiče a přípojky přívodu

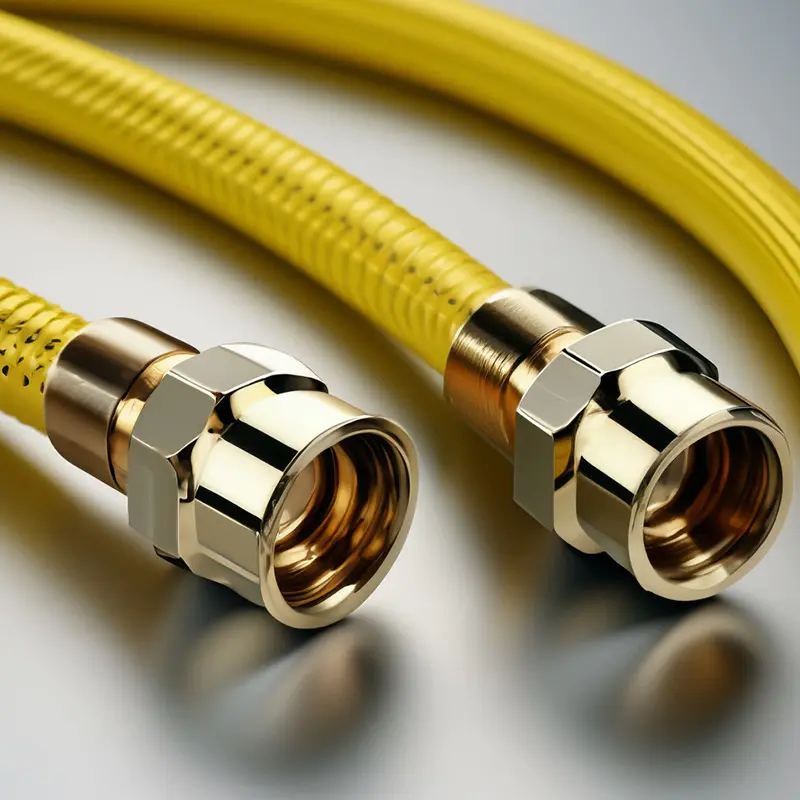

Vlnitá trubka z nerezové oceli a polotuhé plynové konektory používají stejný princip zvlnění pro bezpečnou přepravu plynu při nízkém tlaku a zároveň umožňují pohyb zařízení za účelem servisu. Plynový konektor z nerezové oceli s certifikací CSA přidává standardizovanou armaturu a tovární test těsnosti – zdokumentovaná výhoda, když inspektor požádá o zobrazení hodnocení.
Plynové konektory z nerezové oceli s certifikací CSA (DN10–DN25) Řada plynových konektorů z nerezové oceli s certifikací CSA s materiálem 304, tloušťkou stěny 0,2–0,25 mm a 100% testováním těsnosti. Dostupné velikosti od DN10 do DN25 s převlečnými maticemi, vhodné pro bytové a komerční plynové spotřebiče, kde záleží na dokumentaci ověřené inspektorem. Zobrazit produkt → Jednou z běžných stížností v terénu je pískavý proud plynu. Píšťalka pochází z proudění uvnitř hladkého vývrtu; plynový konektor bez pískání používá tvarované vnitřní jádro k jeho potlačení při zachování obálky s hodnocením CSA a pružnosti stěny měchu.

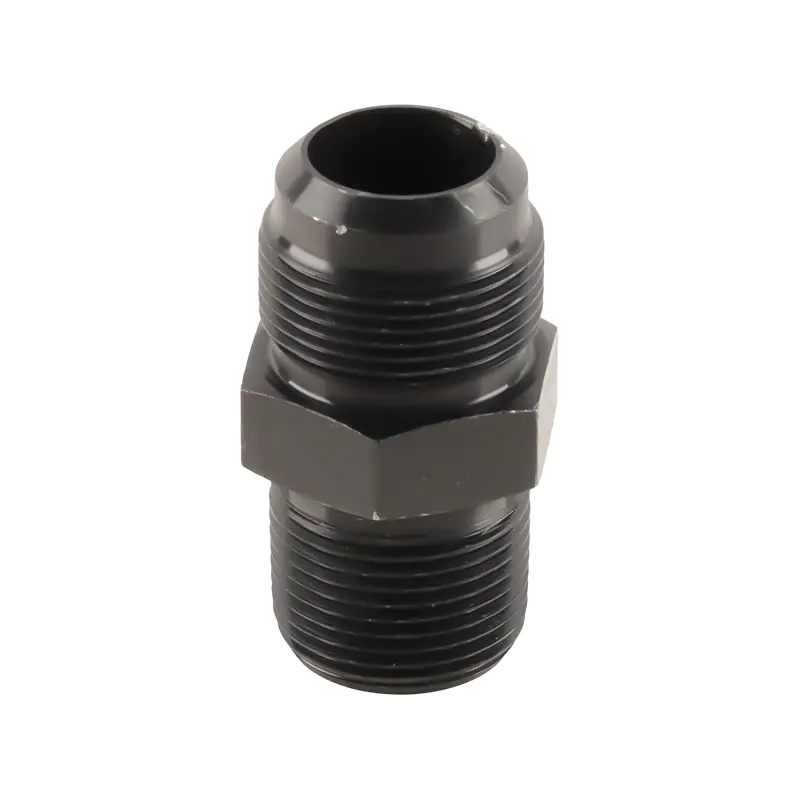

Bezpístkový plynový konektor DN15 z nerezové oceli Konektor DN15 s tloušťkou stěny 0,25 mm, převlečná matice 15/16"-16UNF a různé adaptéry. Jeho nepískavé jádro potlačuje hluk proudění vzduchu při zachování tvrdého těsnění s maticemi z mosazi nebo uhlíkové oceli, dostupné v délkách od 12 do 72 palců pro flexibilní instalace. Zobrazit produkt → Běžná selhání a jak jim předcházet
Většina neúspěšných měchových systémů selhává v důsledku nesprávného použití, nikoli v důsledku výroby. Níže uvedený seznam odráží typické praktické zkušenosti s údržbou potrubí a každá položka je přímo mapována na instalační pravidlo.
- Nadměrné prodloužení nad jmenovitý zdvih — prvek dosáhne dna a vydá korunu. Prevence: namontujte dojezdovou zarážku nebo použijte delší prvek.
- Torze during installation — vlnovec je zkroucený vyoseným párem přírub. Prevence: Před utažením vyrovnejte obě příruby paralelně.
- Vodní ráz nebo tlakový ráz — náhlá špička překročí jmenovitou obálku. Prevence: namontujte pomalu zavírací ventily a zkontrolujte přechodový tlak.
- Rozbité hlavní kotvy — když sousední kotva selže, měch převezme plný axiální tah a zakroutí se. Prevence: Kotvy kontrolujte každoročně a navrhujte tah od začátku.
- Chloridová koroze — vnější chloridy z izolace nebo smývané vody popraskají 304 povrchy. Prevence: specifikujte 316 nebo ochranný kryt tam, kde existují chloridy.
- Vysokofrekvenční vibrace na zakončeních opletu — místní rozčilování začíná trhlinu. Prevence: odsuňte měch od zdroje nebo přidejte tlumicí podpěru.
Mechanické pozadí je popsáno v naší poznámce na proč kovové měchy selhávají v průmyslových potrubích . Stručně řečeno, tři návyky předcházejí většině poruch: respektujte jmenovitý zdvih, vyvarujte se kroucení a udržujte kotvy v dobrém stavu.
Jak vybrat měchový systém: parametry, na kterých záleží
Výběr začíná řádkovou kontrolou cla, nikoli katalogovým číslem. Zapisujte si provozní rozsahy, nikoli průměry: měch dimenzovaný na průměrnou teplotu, ale dvakrát denně zasažený překmitnutím 20 °C, brzy selže.
| Parametr | Proč na tom záleží | Praktická poznámka |
|---|---|---|
| Střední a žíravost | Nastavuje jakost materiálu a potřeby vložky | H 2 S nebo chloridy mění slitinu |
| Návrhová teplota | Nastavuje povolené napětí a snížení výkonu | Použijte vrchol, ne průměr |
| Návrhový tlak | Nastavuje tloušťku stěny a tahové zatížení | Zahrňte přechodný a rázový tlak |
| Pohyb (axial, lateral, angular) | Určuje počet a typ konvoluce | Uveďte všechny tři, se směrem a frekvencí |
| Vyžaduje se životnost cyklu | Definuje úroveň napětí na konvoluci | Počítejte skutečné tepelné cykly za rok |
| Možnost kotvení | Zabraňuje kroucení a nadměrnému tahu | Jsou nutné hlavní kotvy nebo spojovací tyče |
| Typ koncovky | Příruba, přivařovací konec nebo závitová vsuvka | Přizpůsobte jmenovitým hodnotám příruby potrubí |
| Prostorová obálka | Omezuje délku a rozteč | Univerzální vzory potřebují větší délku |
Odešlete tato čísla výrobci a zeptejte se na očekávanou životnost cyklu při vašem jmenovitém zdvihu, rychlosti pružiny a tlaku vinutí. Dodavatel, který odpovídá na všechny tři, uvádí navržený měchový systém; ten, kdo odpovídá pouze cenou, uvádí vlnitou trubku.
Často kladené dotazy k systému měchů
Q1: Co je vlnovec z nerezové oceli a jak funguje vlnovcový systém?
Vlnovec z nerezové oceli je vlnitá kovová trubka, která se ohýbá jako pružina, zatímco drží tlak. V systému absorbuje tepelnou roztažnost, vibrace a pohyb potrubí, takže čerpadla, ventily a příruby zůstávají v rámci svých návrhových zatížení.
Q2: Jaký je rozdíl mezi měchem, kovovou hadicí a pryžovou hadicí?
Měchový prvek je krátký a navržený pro definovaný pohyb; kovová hadice je delší a zvládne vibrace a malé posuny; gumové hadice jsou levnější, ale stárnou, praskají a nemohou přežít vysoké teploty nebo nebezpečí požáru.
Q3: Jak dlouho vydrží nerezový plynový konektor nebo vlnovec?
Život se měří v cyklech, ne v letech. Plynový konektor z nerezové oceli s certifikací CSA nainstalovaný bez zalomení obvykle vydrží tak dlouho jako spotřebič. Dilatační spoje jsou dimenzovány na počet cyklů na EJMA, často 1 000 až 100 000 cyklů v závislosti na zdvihu a tlaku.
Q4: Jak poznám, že je měchový systém poškozen?
Hledejte záhyby, vybouleniny, praskliny, zlomený cop a změnu barvy; změřte instalovanou délku oproti originálu. Pokud se prvek nemůže vrátit na svou nastavenou délku nebo pokud test ohybu prokáže tuhost, vyměňte jej dříve, než dojde k úniku.
Q5: Může měchový systém absorbovat vibrace a hluk?
Izoluje vibrace přenášené konstrukcí přidáním pružnosti mezi podpěry potrubí. Hvízdavý proud plynu však potřebuje tvarované vnitřní jádro – to je to, co dělá bezpískací plynový konektor – zatímco pohyb zajišťuje standardní měch.
Q6: Potřebují měchy a kompenzátory údržbu?
Ano: roční vizuální kontroly, kontrola kotev a spojovacích tyčí, čištění úlomků ze zvinutých částí a cykly těžby dřeva. Vyměňte prvek, když dosáhne svého jmenovitého počtu cyklů nebo vykazuje známky prasknutí.
