Průvodce nákupem 2026
Co je a Flexibilní vodovodní potrubí
A flexibilní vodovodní potrubí je vlnité nebo opletené potrubí vytvořené pro pohyb vody mezi dvěma pevnými body a zároveň toleruje vibrace, tepelnou roztažnost a malé nesouososti, které tuhá trubka nemůže absorbovat. Charakteristickým znakem je vlnité kovové nebo kompozitní jádro, nejčastěji nerezová ocel 304 nebo 316L, obalené vnějším opletením, které přenáší zatížení pracovním tlakem. Instalatéři a inženýři zařízení sahají po této kategorii, často sdružené pod širším označením Vodní potrubí a sestavy hadic vždy, když je třeba spojení ohýbat ručně, spíše než pomocí řady tuhých kolen a spojů.
Ve srovnání s měděnou trubkou nebo trubkou CPVC zkracuje flexibilní vodní potrubí fyzickou vzdálenost, kterou musí technik měřit a řezat, protože samotná sestava zabírá malé posuny ve vyrovnání. To je důvod, proč se flexibilní vodní konektor tak široce objevuje za dřezy, ohřívači vody, pračkami, toaletami a bojlery a proč delší verze stejné konstrukce slouží jako hadice pro přívod vody v mechanických místnostech, smyčkách hydronického ohřevu a potrubí pro přenos lehkých průmyslových kapalin.
Konstrukce vodního pláště a proč na tom záleží
Vlnité jádro
The vodní vložka je vnitřní tlaková trubka sestavy flexibilního potrubí. Typicky se vytváří válcováním rovné délky pásu z nerezové oceli do trubky, svařením švu a následným zvlněním stěny v kontinuálním spirálovém nebo prstencovém vzoru. Toto zvlnění umožňuje, aby se kovová trubka opakovaně ohýbala bez praskání, protože každý hřeben funguje jako malý závěs, který šíří ohybové napětí po celé délce trubky místo toho, aby je soustředil v jednom bodě.
Tloušťka stěny a chování těsnění
Tloušťka stěny na typické vodní vložce se pohybuje od zhruba 0,15 mm do 0,30 mm v závislosti na třídě pracovního tlaku a vnějším průměru, přičemž silnější stěny se obecně vybírají pro přívodní potrubí, která vykazují větší tlakové výkyvy. Správně tvarovaná vložka udržuje svůj profil zvlnění stejnoměrný po celé délce, což udržuje dráhu vnitřního toku dostatečně hladkou, aby se zabránilo zbytečným turbulencím a předčasnému opotřebení na hřebenu každého zvlnění.
Materiály používané v sestavách flexibilních sanitárních a vodovodních potrubí a hadic
Výběr materiálu mění chování opletené vodní hadice při opakovaném ohýbání, kolísání teploty a vystavení různým chemickým složením vody. Níže uvedená tabulka nastiňuje role komponent, které se nejčastěji vyskytují v kompletním flexibilním potrubním systému a balíčku sestav vodního potrubí a hadic.
| Komponenta | Běžný materiál | Typická role | Poznámky k flexibilitě |
|---|---|---|---|
| Vnitřní vložka | 304 Nerezová ocel | Přenáší průtok vody a pracovní tlak | Dobrá obecná flexibilita pro většinu vnitřních napájecích vedení |
| Vnitřní vložka, higher grade | Nerezová ocel 316L | Přenáší tok ve vyšším chloridovém nebo vlhkém prostředí | Podobná flexibilita jako u 304 s přidanou odolností proti důlkové korozi |
| Vnější rukáv | Pletený drát z nerezové oceli | Omezuje tlak při roztržení a chrání vložku | Dodává pevnost, zatímco vzor vazby stále umožňuje ohýbání |
| Koncové armatury | Mosaz nebo nerezová ocel | Připojuje sestavu k armaturám nebo ventilům | Pevná, nepružná sekce na každém konci |
| Volitelná vnější bunda | PVC nebo PE povlak | Přidá ochranný kryt přes cop | Mírné snížení pružnosti, získání ochrany povrchu |

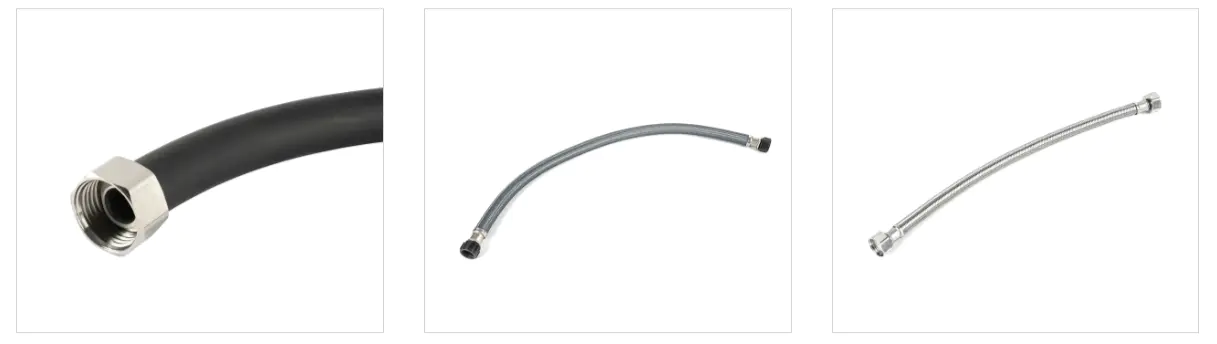

Běžné typy flexibilních vodních konektorů a opletených vodních hadic
Flexibilní vodní přípojka je obvykle seskupena podle jmenovitého průměru, protože průměr je blízko u přípravku nebo vedení, kterému má sloužit. Krátký tříosminový konektor se hodí pro jeden kohoutek nebo úhlovou zarážku, zatímco širší hadice pro přívod vody o délce jednoho palce je běžnější u celé linky nebo u mechanického rozvodného potrubí. Níže uvedená tabulka ukazuje obecnou souvislost mezi jmenovitou velikostí a kontextem instalace, kde se nejčastěji vyskytuje.
Porovnání výkonu napříč běžnými možnostmi potrubí
Výběr mezi ohebnou instalatérskou trubkou, pevnou měděnou trubkou a standardní pryžovou hadicí obvykle závisí na tom, jak každá z nich funguje v několika praktických vlastnostech. Radarový graf níže sestavuje pět kritérií vedle sebe, takže kompromisy jsou snáze vidět na první pohled.
- Flexibilní vodovodní potrubí
- Pevná měděná trubka
- Standardní pryžová hadice
Cyklus ohybu a únavové chování nerezových vodních vložek
Vzhledem k tomu, že se očekává, že se ohebná instalatérská trubka bude mírně pohybovat pokaždé, když je zařízení opravováno nebo se usazuje budova, inženýři se spíše než posuzovat na základě jediné statické tlakové zkoušky zaměřují na to, jak sestava vydrží při opakovaných cyklech ohýbání. Spojnicový graf níže ukazuje obecnou křivku zachování výkonu pro vodní vložku z nerezové oceli, jak se cykly ohybu hromadí, což je důvod, proč velký poloměr ohybu během instalace pomáhá prodloužit životnost.
Odolnost proti korozi podle třídy materiálu
Odolnost proti korozi je jedním z hlavních důvodů, proč je opletená hadice z nerezové oceli zvolena před alternativou z obyčejné oceli nebo pozinkované oceli, zejména ve vlhkých strojních místnostech nebo pobřežních instalacích, kde je vystavení chloridům vyšší. Níže uvedená tabulka uvádí čtyři běžné třídy materiálu na stupnici relativního odporu pro rychlé srovnání.
Průvodce velikostí pro přívodní hadici a flexibilní vodní potrubí
Správné zjištění průměru a délky na první pokus ušetří zpáteční cestu k počítadlu zásob. Níže uvedená referenční tabulka seskupuje flexibilní vodní potrubí podle jmenovitého průměru spolu s typem připojení a bodem použití, který je s ním nejčastěji spárován.
| Jmenovitý průměr | Typický rozsah délek | Společný typ připojení | Typický bod použití |
|---|---|---|---|
| 3/8 palce | 9 až 20 palců | Komprese x Komprese | Úhlový doraz k faucetu |
| 1/2 palce | 9 až 24 palců | Komprese x Komprese | Plnicí ventil toaletní nádrže |
| 3/4 palce | 36 až 72 palců | Závitová spojka | Vstup do pračky |
| 1 in | 12 až 60 palců | Závitová spojka or flange | Ohřívač vody nebo rozdělovač |
| 1,25 palce až 2 palce | Vlastní délka | Přírubový nebo přivařený konec | Mechanické rozvody místností |
Návod k instalaci krok za krokem
Flexibilní vodovodní potrubí odměňuje pečlivou manipulaci během instalace, protože většina raných netěsností je způsobena rychlým připojením spíše než vadným dílem. Níže uvedená sekvence pokrývá obecné pořadí operací pro typické připojení zařízení.
-
Vypněte a uvolněte tlak
Před odpojením jakéhokoli stávajícího potrubí vypněte přívod vody a uvolněte zbytkový tlak na nejbližším otevřeném zařízení.
-
Zkontrolujte porty
Zkontrolujte oba připojovací porty, zda nejsou poškozené, úlomky nebo zbytky starého tmelu a očistěte těsnicí plochy suchým hadříkem.
-
Vyberte správnou sestavu
Vyberte si flexibilní instalatérskou trubku nebo hadici pro přívod vody dimenzované tak, aby odpovídaly závitu portu a potřebné délce běhu, což umožňuje spíše jemné zakřivení než těsný záhyb.
-
Navlékněte a utáhněte
Rukou našroubujte armaturu na port, dokud nebude přiléhavá, a poté pomocí klíče posuňte kontrolovanou čtvrt až půl otáčky za ruku pevně, abyste se vyhnuli nadměrnému utahovacímu momentu na opletené matici.
-
Trasa s širokým obloukem
Veďte sestavu tak, aby poloměr ohybu zůstal široký a vložka nebyla zalomená, zkroucená nebo přitlačená k ostré hraně.
-
Obnovte dodávku a zkontrolujte
Postupně obnovte přívod vody a před uzavřením okolní skříňky nebo přístupu ke stěně zkontrolujte každý přípojný bod, zda neprosakuje.
-
Po prvním použití znovu zkontrolujte
Znovu zkontrolujte připojení po prvním celém dni používání, protože armatury se mohou mírně usadit, protože vodní vložka dosedá na těsnicí podložku.
Kde se používají flexibilní instalatérské trubky a vodní vložky
Stejná konstrukce jádra umožňuje široký rozsah nastavení, jakmile jsou průměr, délka a koncovka přizpůsobeny dané práci. Níže uvedené kategorie naznačují, kde se nejčastěji vyskytují flexibilní instalatérské potrubí a sestavy vodního potrubí a hadic.
-
Bytové instalatérské práce
Připojení vodovodních baterií, toalet, ohřívačů vody a praček tam, kde je nejdůležitější rychlá instalace osvětlení nářadí.
-
Systémy vytápění budov
Hydronické topné smyčky, kde flexibilní vodní potrubí absorbuje tepelnou expanzi mezi pevnou sběrnou trubkou a jednotlivými radiátory nebo fancoilovými jednotkami.
-
Potrubí zdravotnického zařízení
Nastavení, kde těsnost a delší servisní intervaly snižují, jak často je nutný přístup k údržbě za hotové stěny.
-
Průmyslové HVAC
Připojení chladiče a vzduchotechniky, kde vibrace z rotujícího zařízení vyžadují spíše flexibilní vodní přípojku než pevný spoj.
Výběr vlastního výrobce flexibilních sanitárních trubek
Získávání zdrojů od vlastního výrobce flexibilních sanitárních trubek namísto od obecného dodavatele hardwaru má obvykle smysl, jakmile projekt potřebuje nestandardní délky, specifické koncovky nebo vyšší objemy objednávek. Několik praktických kontrolních bodů pomáhá zúžit hledání mezi možnostmi dodavatelů nerezových opletených vodovodních hadic.
- Potvrďte, že továrna dokáže vyrobit přesnou kombinaci průměru, délky a montáže, spíše než skladovat pouze pevný katalog.
- Než se pustíte do úplné objednávky, vyžádejte si vzorky sestav pro kontrolu stejnoměrnosti zvlnění a těsnosti opletení.
- Zkontrolujte testovací zařízení na místě, protože vzduchotěsnost a schopnost testování na roztržení vypovídá více o konzistenci než samotný technický list.
- Pokud sestavy ponesou soukromou značku, prodiskutujte včas potřeby balení a označování flexibilních hadic pro přívod vody OEM.
- Podívejte se na odezvu během fáze vzorkování jako obecný ukazatel toho, jak výrobce pletených flexibilních vodních konektorů zpracuje požadavky na změny během výroby.
Jakmile porostou objemové požadavky, řada kupujících se poohlíží po čínské základně továrny na flexibilní instalatérské trubky, a to především kvůli koncentraci schopnosti zvlnění, opletení a montáže armatur v rámci jediné dodavatelské oblasti, což zkracuje koordinační řetězec mezi tvarováním, testováním a balením.
Přehled výrobních kapacit
Haoyin (Ningbo) Bellows Technology Co., Ltd. navrhuje a vyrábí vlnovce z nerezové oceli a flexibilní připojovací sestavy pro instalatérské, topenářské a plynové aplikace. Zařízení se nachází na pozemku o rozloze 35 mil. s 18 000 m2 standardizovaného dílenského prostoru věnovaného tvarování, opletení, montáži armatur a dokončovacím pracím.
- 4M Roční výroba metrů vlnité trubky z nerezové oceli
- 120 Zaměstnanci napříč tvářecími, splétacími a montážními linkami
- 20 Specializovaný technický personál podporující návrh a testování
- 18 000 Metry čtvereční standardizované dílenské plochy
Výzkumný a vývojový tým čerpá ze zkušeností v oblasti materiálového inženýrství, mechaniky tekutin a mechanické výroby, pracuje napříč konstrukčním návrhem, vývojem procesů, ověřováním testů a řízením projektů. Středisko je vybaveno zkušebními stolicemi pro zkoušky únavy kovů, testery vzduchotěsnosti a zkušebními stroji v solné mlze, které podporují vlastní vývoj nových specifikací měchů, rozhraní a konfigurací pro konečné použití pro scénáře od zásobování obytných domů až po průmyslové HVAC a rozvody vytápění budov.
Tipy na údržbu pro prodloužení životnosti
- Alespoň jednou ročně zkontrolujte viditelné sestavy flexibilních vodovodních přípojek, zda na nich nejsou povrchové koroze, zauzlování nebo vyboulení.
- Vyvarujte se malování přes opletenou hadici na vodu, protože vlhkost zachycená pod barvou může urychlit povrchovou korozi.
- Udržujte sestavy mimo ostré hrany skříněk nebo držáků polic, které by mohly časem odřít vnější oplet.
- Vyměňte hadici přívodu vody, která vykazuje jakékoli vyboulení, protože to obvykle signalizuje vložku, která se začala oddělovat od výztuže opletu.
- Podepřete dlouhé horizontální trasy v intervalech, aby vodní vložka nenesla svou vlastní váhu bez podpory po dlouhém rozpětí.
Často kladené otázky
-
Q1. Co je to flexibilní vodovodní potrubí
Flexibilní instalatérská trubka je vlnitá kovová nebo kompozitní trubka, často vyztužená opleteným vnějším rukávem, postavená tak, aby spojovala dva instalatérské body a přitom se ohýbala, aby absorbovala pohyb a menší vychýlení.
-
Q2. Co je flexibilní vodní vložka
Vodní vložka je vlnité vnitřní jádro sestavy, které nese skutečný proud vody, nejčastěji vytvořené z pásku z nerezové oceli 304 nebo 316L.
-
Q3. Co je to pletená hadice na vodu
Splétaná hadice na vodu spojuje vlnitou vložku s vnější vrstvou tkaného drátu z nerezové oceli, která vyztužuje sestavu proti pracovnímu tlaku a zároveň ji umožňuje ohýbat.
-
Q4. Co je přívodní hadice vody
Hadice pro přívod vody je obecný termín pro flexibilní konektor vedený mezi uzavíracím ventilem nebo přívodním potrubím a příslušenstvím, jako je kohoutek, toaleta nebo spotřebič.
-
Q5. Jak nainstalujete flexibilní vodovodní potrubí
Zavřete přívod vody, navlékněte armaturu rukou, dokud nebude pevně přiléhat, poté kontrolovaně utáhněte další čtvrt až půl otáčky klíčem, přičemž tělo trubky udržujte bez zalomení.
-
Q6. Jak těsná by měla být přívodní hadice vody
Spoj by měl být dotažen rukou a poté posouván o malou dodatečnou otáčku klíčem, aby se podložka usadila bez vynucení závitů nebo deformace matice.
-
Q7. Lze ohebné hadice ohýbat
Ano, to je jejich základní funkce, i když každá sestava má minimální poloměr ohybu a její ostřejší skládání může namáhat vložku a zkracovat její životnost.
-
Q8. Lze prodloužit flexibilní vodní hadice
Prodloužení běhu obvykle znamená nahrazení sestavy delší, spíše než spojování dvou hadic dohromady, protože středová spojka přidává další potenciální místo úniku.
-
Q9. Jaké výrobní měřítko sedí za těmito sestavami
Zařízení vyrábějící tuto kategorii ve velkém měřítku, jako je Haoyin, běžně provozují kontinuální formovací a opletací linky schopné vyrobit několik milionů metrů vlnité trubky ročně.
-
Q10. Zůstává technický tým zapojen i po fázi návrhu?
V dobře organizované výrobní operaci zůstává technický personál zapojen od konstrukčního návrhu přes testování a podporu výroby, místo aby po dokončení výkresu odešel.
